CamCollect® 8003

Erweiterbarer Industrie PC mit 3x PCIe • 9th Gen. Intel® Core™ i7/i5/i3/Celeron

Bei den Systemen der CamCollect® 8003-Baureihe handelt es sich um kostengünstige Industrie Box-PCs mit bis zu 5 Erweiterungssteckplätzen, die als perfekter Ersatz für klobige rack- oder wandmontierte IPC-Systeme konzipiert sind. Mit ihren Intel® 8./9.-Gen Core™ i-Desktopprozessoren und einem H310-Chipset liefern diese Systeme dieselbe Rechenleistung wie herkömmliche IPCs, sie benötigen jedoch in ihrer kompakten Bauweise weniger Stellfläche und sind kostengünstiger.

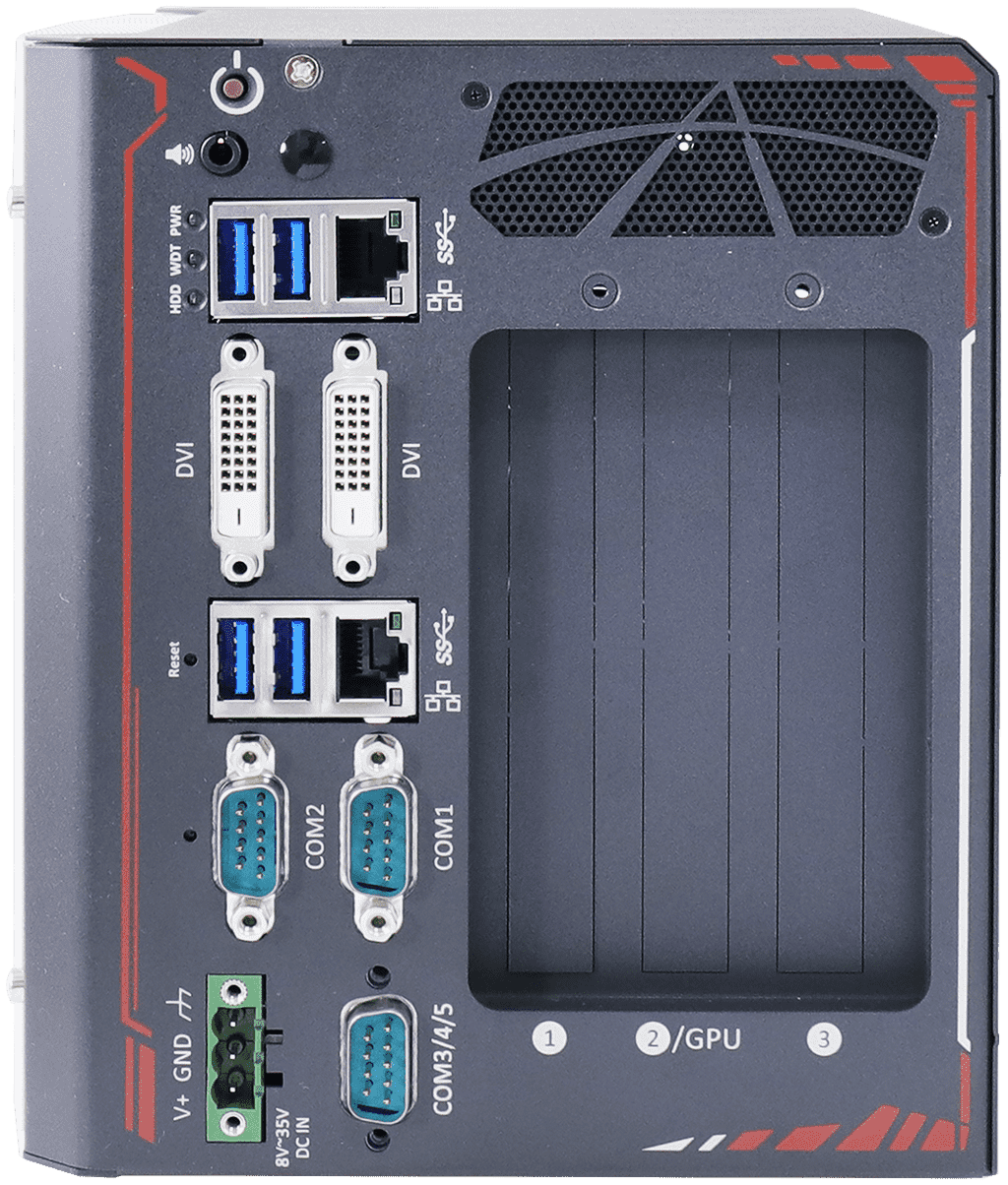

Die CamCollect® 8003-Baureihe ist in vier Modellen mit verschiedenen Erweiterungskonfigurationen verfügbar. Die Kunden können wählen zwischen einem kompakten System mit drei PCIe-Steckplätzen, einem System mit fünf Steckplätzen, davon drei PCIe-Steckplätze und einem mit bis zu vier PCI-Steckplätzen, je nach Bedarf für verschiedene Anwendungen in der Industrieautomatisierung oder für Machine Vision. Mit seinen von vorne zugänglichen E/A-Anschlüssen (darunter 2 GbE-, 4 USB 3.1 Gen1- und 5 COM-Anschlüsse) ist der CamCollect® 8003 noch leichter zugänglich, insbesondere bei Montage in einem Rack oder Schrank. Für die Datenspeicherung sind die Systeme der CamCollect® 8003-Baureihe mit zwei 2,5-Zoll-SATA-SSD- bzw. Festplattenlaufwerksschächten sowie einem mSATA-Sockel ausgestattet und unterstützen damit verschiedenste Speichergeräte. Das System kann auch eine 125 W-NVIDIA®-GPU aufnehmen und bringt dann ausreichend TFLOPS an Rechenleistung für moderne Deep Learning-Anwendungen.

Die Systeme der CamCollect® 8003-Baureihe wurden speziell für den Bedarf in der Industrie entwickelt. Sie bieten die Erweiterungsmöglichkeiten herkömmlicher IPCs und bedienen gleichzeitig verschiedenste Anwendungsanforderungen bei extrem kompakten Abmessungen mit einer Zuverlässigkeit, wie man sie bei Industriegeräten findet.

Key facts	• 9th Gen. Intel® Core™ i7/i5/i3/Celeron • Max. 32GB DDR4 • Lüfterlos • 3x PCIe • Option: PoE+, 10GigE
Schutzklasse	IP20
CPU	Unterstützt Intel® 9./ 8. Gen. Core™ CPU (LGA1151 Steckdose) Intel® Core™ i7/ i5 / i3 • Intel® Pentium® & Intel® Celeron®
Chipsatz	Intel® H310
RAM	max. 32GB DDR4 2666 SDRAM (ein SODIMM-Steckplatz)
Festplatten-Schnittstellen	2x interne SATA-Anschlüsse für den Einbau von 2,5” HDD/SSD • 1x Full-Size mSATA-Anschluss
Schnittstellen	2x GigE, 1x Intel® I219-LM; 1x Intel® I210-AT • 4x USB 3.1, Gen 1 (5 Gbit/s) • 2x USB 2.0 Header, intern • 1x USB 2.0 mit Typ-A-Steckern, intern • 2x USB 2.0 mit 2x8-Pin-Box-Header, intern • 1x Software-programmierbare RS-232/ 422/ 485 Anschlüsse (COM1) • 1x Software-programmierbare RS-422/ 485 Anschlüsse (COM2) • 3x 3-adrige RS-232 Anschlüsse (COM3/ COM4/ COM5) • 2x DVI-D Anschlüsse, die jeweils eine Auflösung von 1920 x 1200 unterstützen • 1x 3,5mm Buchse für Mic-In und Speaker-Out
PCI / PCIe / mini-PCIe	1x PCIe x16 Steckplatz @Gen3, 16-Lanes • 1x PCIe x8-Steckplatz @Gen2, 4-Lanes • 1x PCIe x4-Steckplatz @Gen2, 1-Lane • 1x Full-Size-mSATA-Buchse (Mux mit USB-2.0-Signalen)
Kühlung	Passiv, lüfterlos

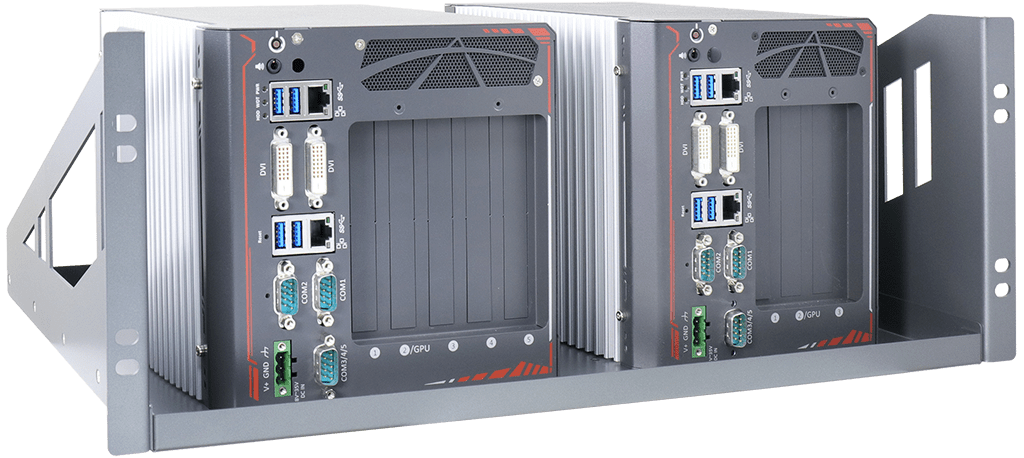

Montage	Wandmontage • Option: Hutschienenmontage; Schaltschrankmontage
Betriebsspannung	8V bis 35VDC • 1x 3-poliger steckbarer Klemmenblock
Leistungsaufnahme	TBA
Betriebssystem	Option: Microsoft Windows® 10 • Fedora 29 • Ubuntu 16.04.5 LTS & Ubuntu18.04.0 LTS
Betriebstemperatur	-25° bis 60°C
Lagertemperatur	-40° bis 85°C
Lagerluftfeuchtigkeit	10% bis 90%; nicht kondensierend
Vibration	Betrieb, MIL-STD-810G, Methode 514.6, Kategorie 4
Schock	Betrieb, MIL-STD-810G, Methode 516.6, Verfahren I, Tabelle 516.6-II
Zertifikat	CE/FCC Class A, EN55032 & EN55035
Gewicht / kg	3

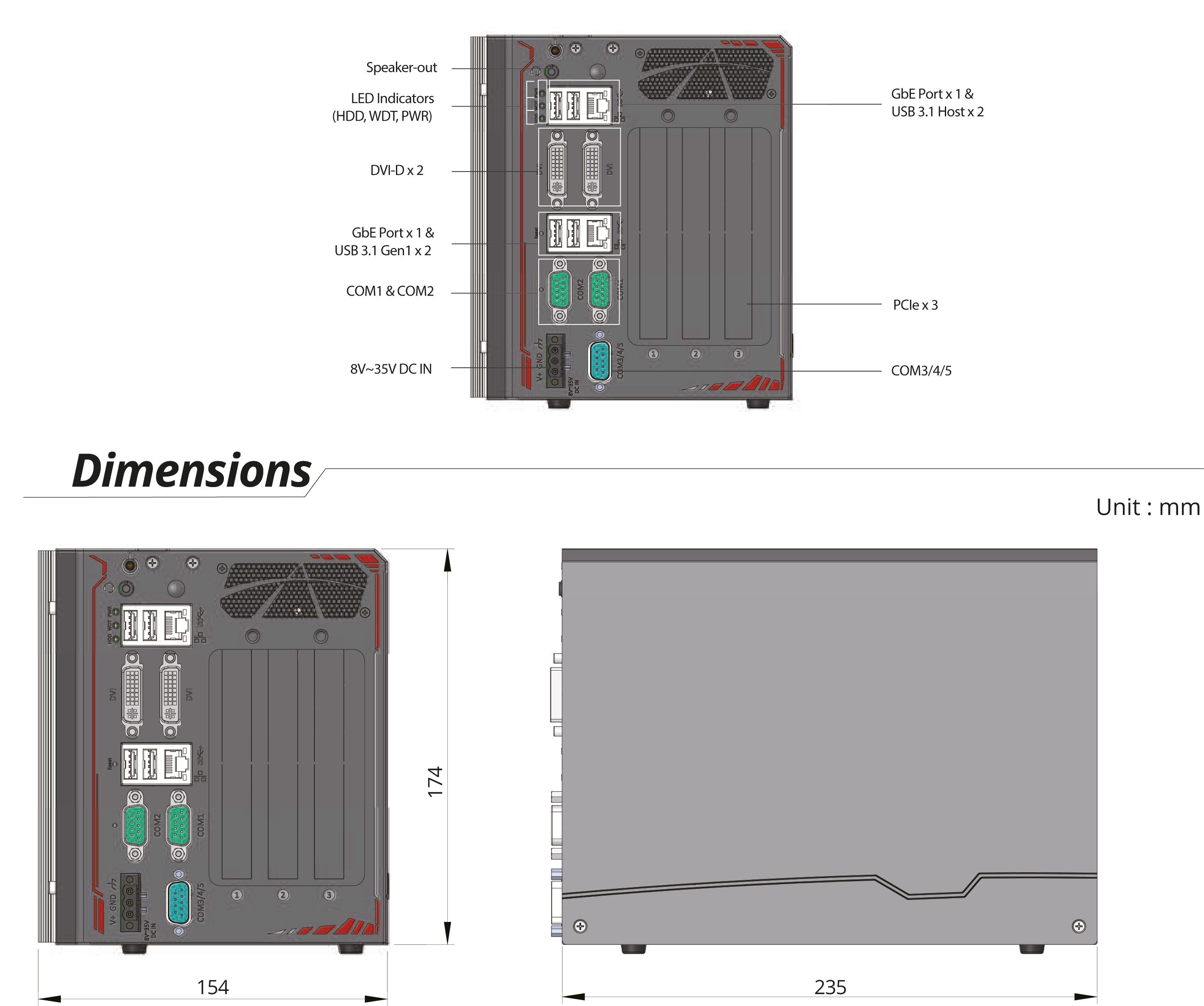

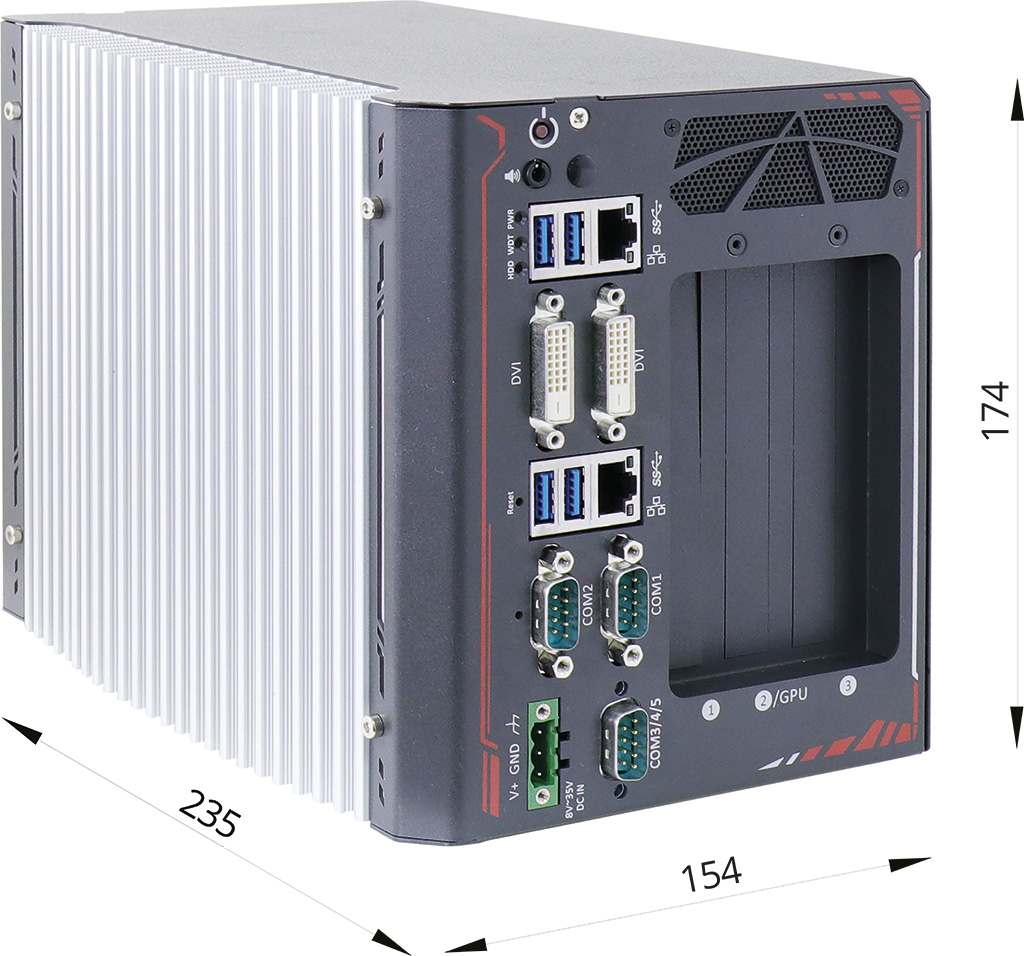

Maß / mm	154 x 235 x 174
Lieferumfang	3-pin Terminal-Stecker • Wand-Montage-Set • Treiber CD
