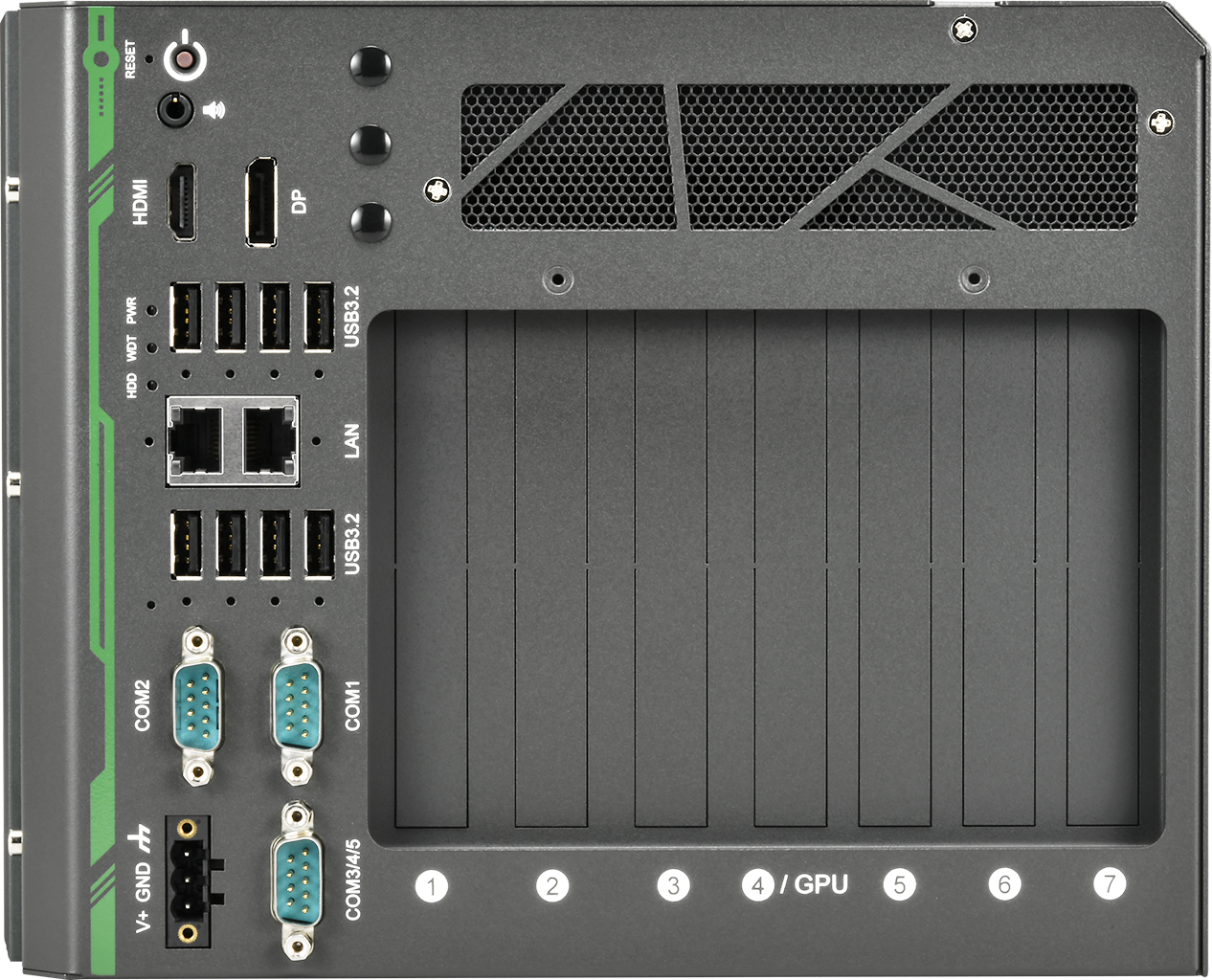

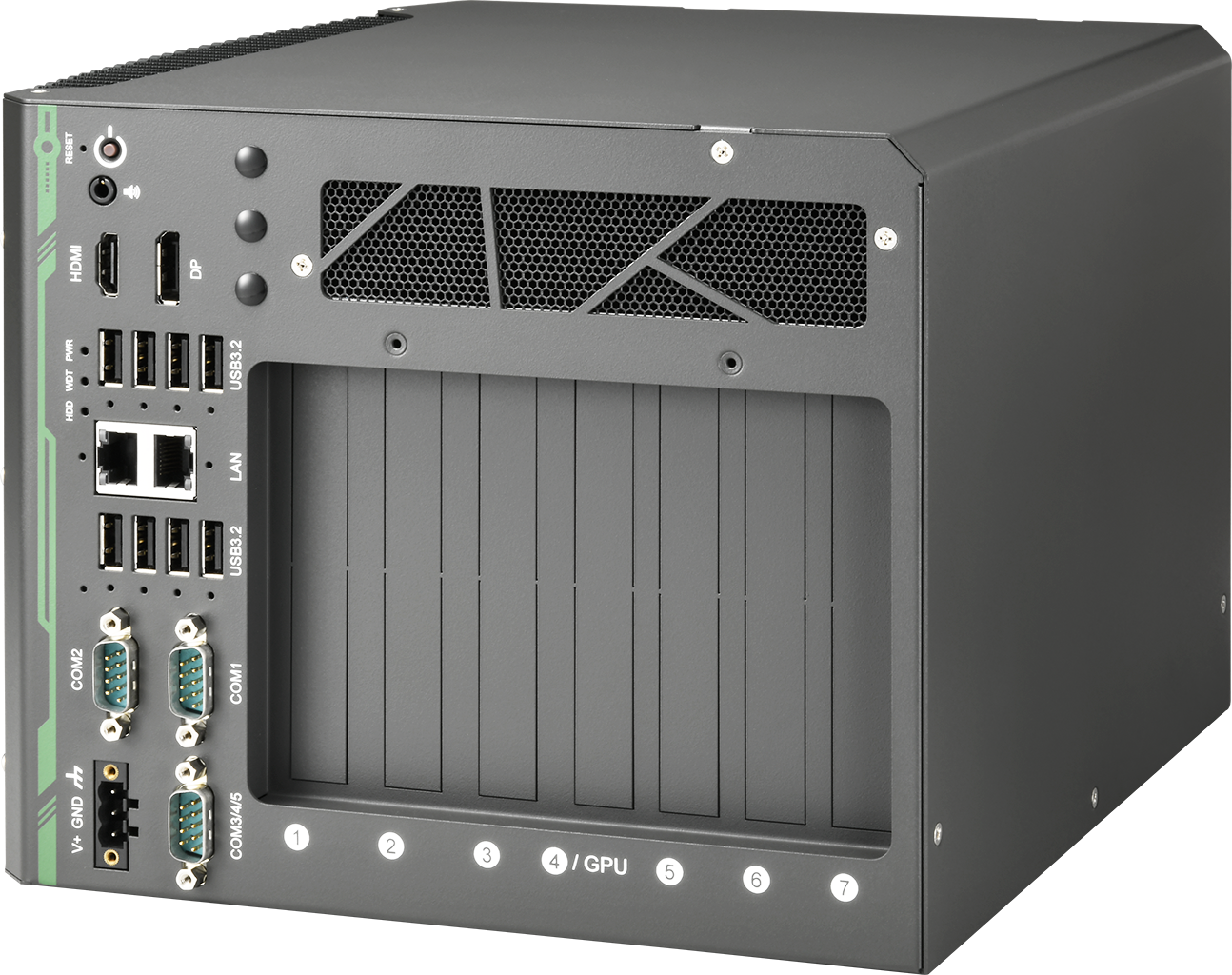

CamCollect® 10034 | Barebone [4x PCIe, 3x PCI]

Erweiterbarer Industrie PC mit 7x PCI/PCIe • 13th Gen. Intel® Core™ i9/i7/i5/i3/Celeron

Die CamCollect® 10007-Serie ist die ideale Wahl, um Ihre sperrigen Rack- oder Wand-IPC-Systeme zu ersetzen. Das System bietet bis zu sieben PCIe/PCI-Steckplätze in seinem kompakten Gehäuse, um das gleiche Maß an Erweiterbarkeit zu bieten wie handelsübliche 4U 19“ IPCs. Benutzer können eine Vielzahl von AIO-, DIO-, Kommunikations-, Bilderfassungs- und Bewegungssteuerungskarten für vielseitige Anwendungen installieren.

Die CamCollect® 10007 Serie nutzt die Intel® Alder Lake Core™ i Desktop-Prozessoren der 14./ 13./ 12. Generation mit Q670-Chipsatz und bietet im Vergleich zu herkömmlichen IPCs eine außergewöhnliche Rechenleistung bei vergleichsweise kompakter Größe zu einem wettbewerbsfähigen Preis. Er verfügt über acht USB 3.2-Anschlüsse mit Schraubverriegelungsmechanismus für USB3-Kameras. Es gibt einen GbE-, einen 2,5 GbE- und 5 COM-Anschlüsse und bietet Platz für zwei 2,5“-HDDs/SSDs mit einem zusätzlichen internen SATA-Anschluss für eine dritte HDD/SSD. Das System kann auch einen 115W NVIDIA®-Grafikprozessor unterstützen und bietet damit eine erhebliche KI-Rechenleistung für moderne Deep-Learning-Anwendungen.

Angetrieben durch die steigende Nachfrage nach industriellem IoT, Bildverarbeitungsinspektion und Maschinenautomatisierung ist die CamCollect® 10007-Serie eine flexible, robuste Allround-Lösung, die verschiedene industrielle Anwendungen abdecken kann. Mit einer Auswahl an I/O-Ports und flexibler 7-Slot-PCIe/PCI-Erweiterbarkeit ist die CamCollect® 10007-Serie für die fünfte industrielle Revolution gerüstet.

Key facts	• 13th Gen Intel® Core™ i9/i7/i5/i3/Celeron • Up to 64 GB DDR5 • 7x PCIe or 4xPCIe/3x PCI • Supports NVIDIA® 115W GPU
Schutzklasse	IP20
CPU	Unterstützt Intel® 14./ 13./ 12. Generation Core™ i9/ i7/ i5/ i3, Pentium® undCeleron® LGA 1700 CPU
Chipsatz	Intel® Q670E Plattform-Controller-Hub
RAM	Bis zu 64GB DDR5 4800 SDRAM (zwei SODIMM-Steckplätze)
Festplatten-Schnittstellen	2x SATA-Anschlüsse für interne 2.5“ HDD/ SSD-Installation (unterstützt RAID 0/ 1) • 1x M.2 2280 SATA-Schnittstelle
Schnittstellen	1x 2,5G-Ethernet-Anschluss über I226-IT; 1x Gigabit-Ethernet-Anschluss über I219-LM • 4x USB 3.2 Gen2 (10 Gbps) Anschlüsse; 4x USB 3.2 Gen1 (5 Gbps) Anschlüsse • 1x USB 2.0-Anschluss mit Typ-A-Stecker (intern) • 2x Software-programmierbare RS-232/422/485-Anschlüsse (COM1/ COM2) • 3x 3-Wire-RS-232-Anschlüsse (COM3/ COM4/ COM5) • 1x HDMI 1.4b, unterstützt eine Auflösung von 3840 x 2160 • 1x DisplayPort, unterstützt eine Auflösung von 4096 x 2304 • 1x 3,5-mm-Buchse für Mikrofoneingang und Lautsprecherausgang
PCI / PCIe / mini-PCIe	2x PCIe x16 Steckplatz @ Gen3, 8-Lanes • 2x PCIe x8-Steckplatz @ Gen3, 4 Lanes • 2x mini-PCI-Express-Sockel in voller Größe mit internem Micro-SIM-Sockel • 3x 33MHz/ 32-bit 5V PCI-Steckplätze

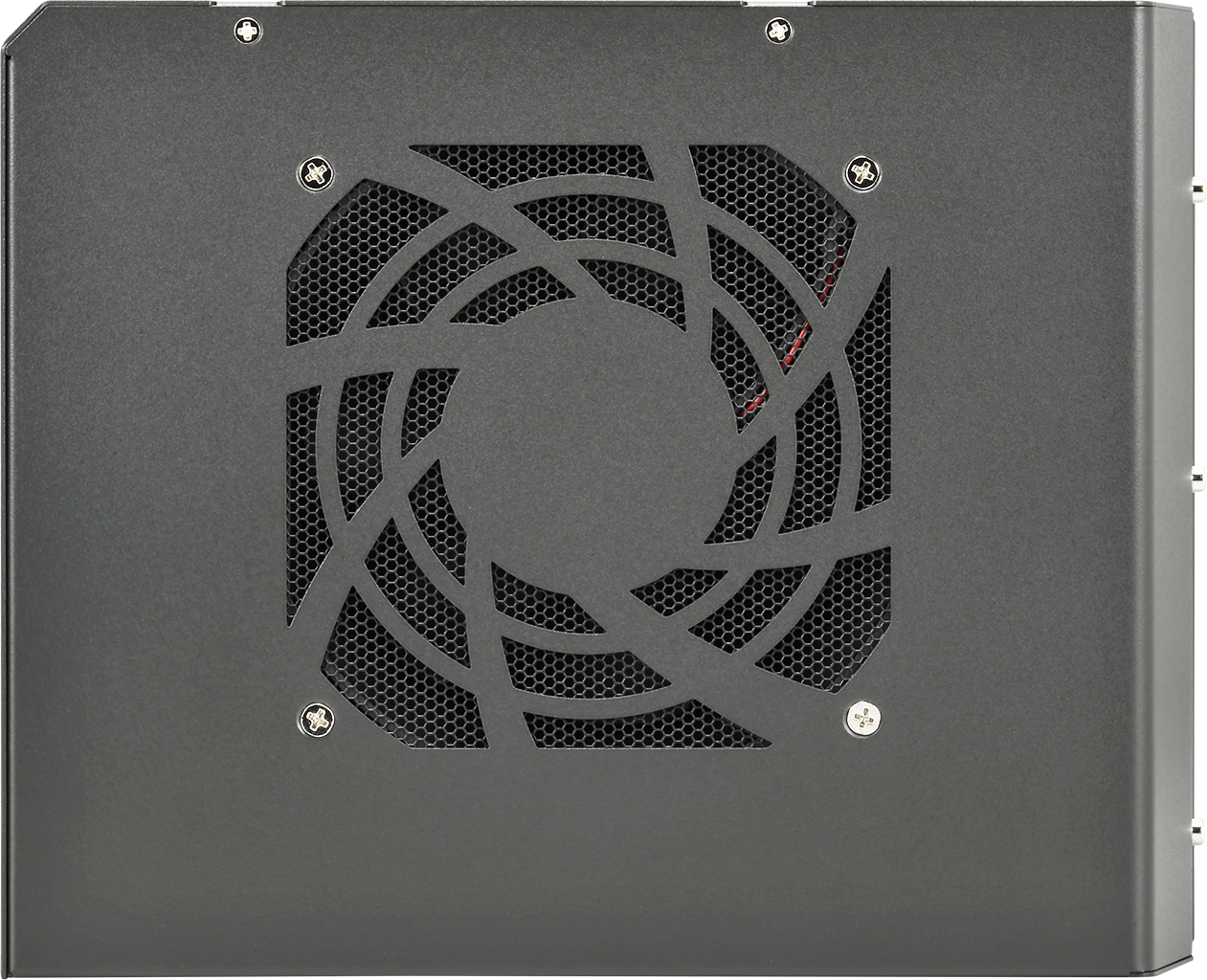

Kühlung	Lüfter, aktiv
Montage	Wandmontage
Betriebsspannung	1x 3-polige steckbare Klemmleiste für 12V bis 35V DC Eingang • 1x 10-poliger (2x5) Waffelstecker für Ein/Aus-Fernsteuerung und Status-LED-Ausgang
Betriebssystem	Option: Windows® 10 • LINUX 64Bit
Betriebstemperatur	-25°C bis 60°C
Lagertemperatur	-40°C bis 85°C
Lagerluftfeuchtigkeit	10% bis 90%; nicht kondensierend
Vibration	Betrieb, MIL-STD-810H, Methode 514.8, Kategorie 4
Schock	Betrieb, MIL-STD-810H, Methode 516.8, Verfahren I
Zertifikat	CE/FCC Klasse A, gemäß EN 55032 & EN 55035
Gewicht / kg	5,2

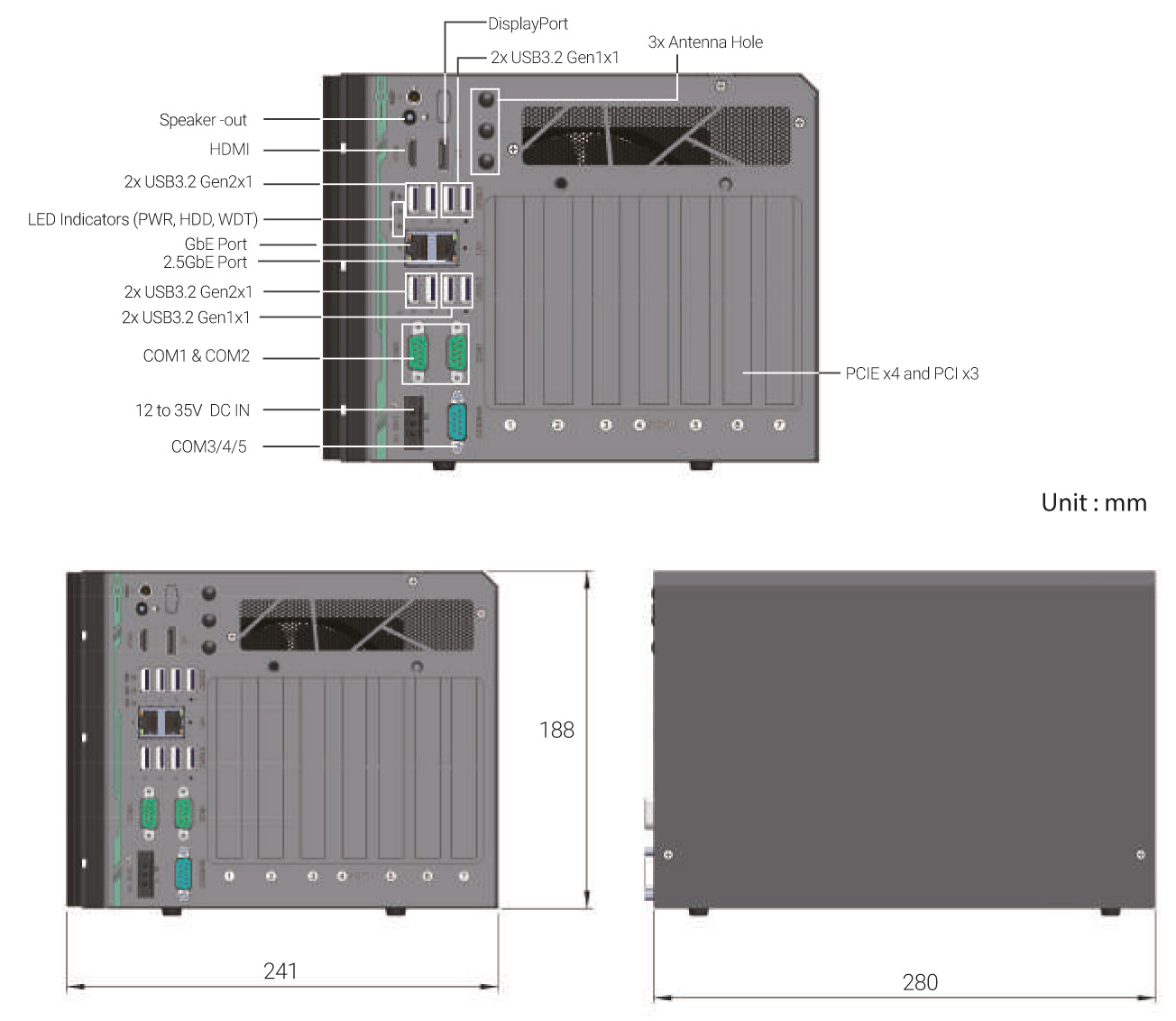

Maß / mm	241x 280 x 188
Lieferumfang	3-Pin Terminal-Stecker • Treiber CD • Wand-Montage-Set
