CamCollect® 8023 | Barebone [2x PCI, 3x PCIe]

Erweiterbarer Industrie PC mit 5x PCI/PCIe • 9th Gen. Intel® Core™ i7/i5/i3/Celeron

Die Systeme der CamCollect®80xx-Serie sind kostengünstige Industrie Box-PCs mit bis zu 5 Erweiterungssteckplätzen, die Ihre sperrigen Rack- oder Wand-IPC-Systeme perfekt ersetzen können. Durch den Einsatz von Intel® Core™ i-Desktop-Prozessoren der 9. bzw. 8. Generation mit H310-Chipsatz bieten sie die gleiche Rechenleistung wie herkömmliche IPCs, jedoch in einem wesentlich kompakteren Format und zu einem günstigeren Preis.

Es gibt vier Modelle der CamCollect® 80xx-Serie mit verschiedenen Erweiterungskonfigurationen. Kunden können von einem kompakten 3-Slot-PCIe-System bis hin zu einem 5-Slot-System mit bis zu drei PCIe-Slots oder bis zu vier PCI-Slots wählen, die am besten zu den Anforderungen ihrer industriellen Automatisierungs- oder Machine-Vision-Anwendungen passen. Es verfügt über frontseitig zugängliche I/Os, darunter zwei GbE-, vier USB 3.1 Gen1- und fünf COM-Ports, die den Zugriff erleichtern, wenn es in ein Rack eingebaut oder in einem Schrank untergebracht ist. Die Systeme der CamCollect®80xx-Serie verfügen über zwei 2,5“-SATA-SSD/HDD- und einen mSATA-Anschluss zur Unterstützung verschiedener Speichergeräte. Das System kann auch eine 125W NVIDIA® GPU unterstützen, um eine TFLOPS-Rechenleistung für moderne Deep-Learning-Anwendungen zu bieten.

Die Systeme der CamCollect®80xx-Serie wurden mit Blick auf die Erfüllung industrieller Anforderungen entwickelt. Sie behalten die traditionellen IPC-Erweiterungsmöglichkeiten bei und erfüllen vielfältige Anwendungsanforderungen in einem extrem kompakten Formfaktor mit industrietauglicher Zuverlässigkeit.

Key facts	• 9th Gen. Intel® Core™ i7/i5/i3/Celeron • Max. 32GB DDR4 • Lüfterlos • 5x PCIe/PCI • Option: PoE+, 10GigE
Schutzklasse	IP20
CPU	Unterstützt Intel® 9./ 8. Gen. Core™ CPU (LGA1151 Steckdose)Intel® Core™ i7/ i5 / i3; Intel® Pentium® & Intel® Celeron®
Chipsatz	Intel® H310
RAM	max. 32GB DDR4 2666 SDRAM (ein SODIMM-Steckplatz)
Festplatten-Schnittstellen	2x interne SATA-Anschlüsse für den Einbau von 2,5” HDD/SSD • 1x Full-Size mSATA-Anschluss
Schnittstellen	2x GigE, 1x Intel® I219-LM; 1x Intel® I210-AT • 4x USB 3.1, Gen 1 (5 Gbps) • 2x USB 2.0 Header, internal • 1x USB 2.0 with Type-A connectors, internal • 2x USB 2.0 with 2x8 pins box header, internal • 1x software-programmable RS-232/ 422/ 485 ports (COM1) • 1x software-programmable RS-422/ 485 ports (COM2) • 3x 3-wire RS-232 ports (COM3/ COM4/ COM5) • 2x DVI-D connectors, each supporting 1920 x 1200 resolution • 1x 3.5mm jack for mic-in and speaker-out
PCI / PCIe / mini-PCIe	1x PCIe x16 Steckplatz @Gen3, 16-Lanes • 1x Full-Size-mSATA-Buchse (Mux mit USB-2.0-Signalen)CamCollect® 8023:1x PCIe x4-Steckplatz @Gen2, 2-Lanes • 1x PCIe x4-Steckplatz @Gen2, 1-Lane • 2x 33MHz/32Bit 5V PCI SteckplätzeCamCollect® 8032:1x PCIe x8-Steckplatz @Gen2, 4-Lanes • 3x 33MHz/32Bit 5V PCI-Steckplätze CamCollect® 8041:4x 33MHz/32Bit 5V PCI-Steckplätze
Kühlung	Passiv, lüfterlos
Montage	Wandmontage • Option: Hutschienenmontage; Schaltschrankmontage
Betriebsspannung	8V bis 35VDC • 1x 3-poliger steckbarer Klemmenblock
Leistungsaufnahme	TBA
Betriebssystem	Option: Microsoft Windows® 10 • Fedora 29 • Ubuntu 16.04.5 LTS & Ubuntu18.04.0 LTS
Betriebstemperatur	-25° bis 60°C
Lagertemperatur	-40° bis 85°C
Lagerluftfeuchtigkeit	10% bis 90%; nicht kondensierend
Vibration	Betrieb, MIL-STD-810G, Methode 514.6, Kategorie 4
Schock	Betrieb, MIL-STD-810G, Methode 516.6, Verfahren I, Tabelle 516.6-II
Zertifikat	CE/FCC Class A, EN55032 & EN55035
Gewicht / kg	3.6

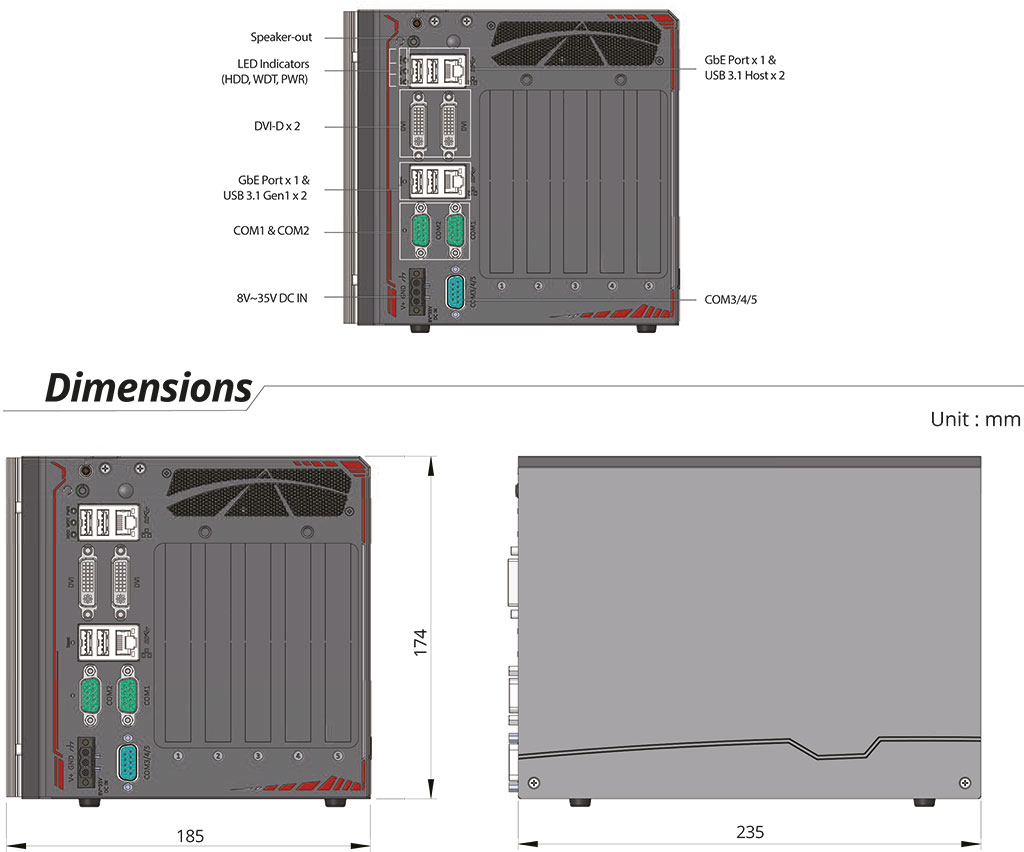

Maß / mm	185 x 235 x 174
Lieferumfang	3-pin Terminal-Stecker • Wand-Montage-Set • Treiber CD
