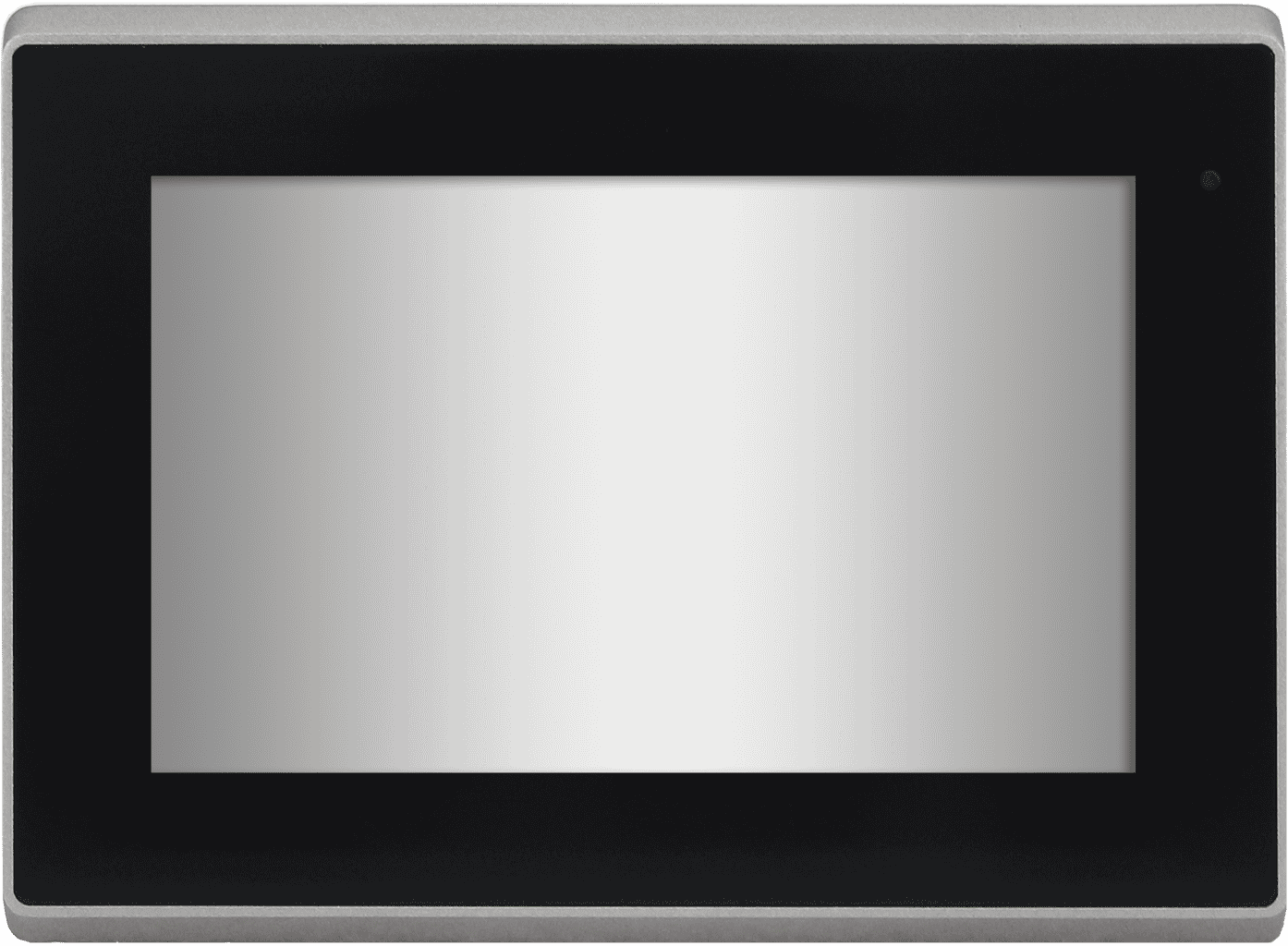

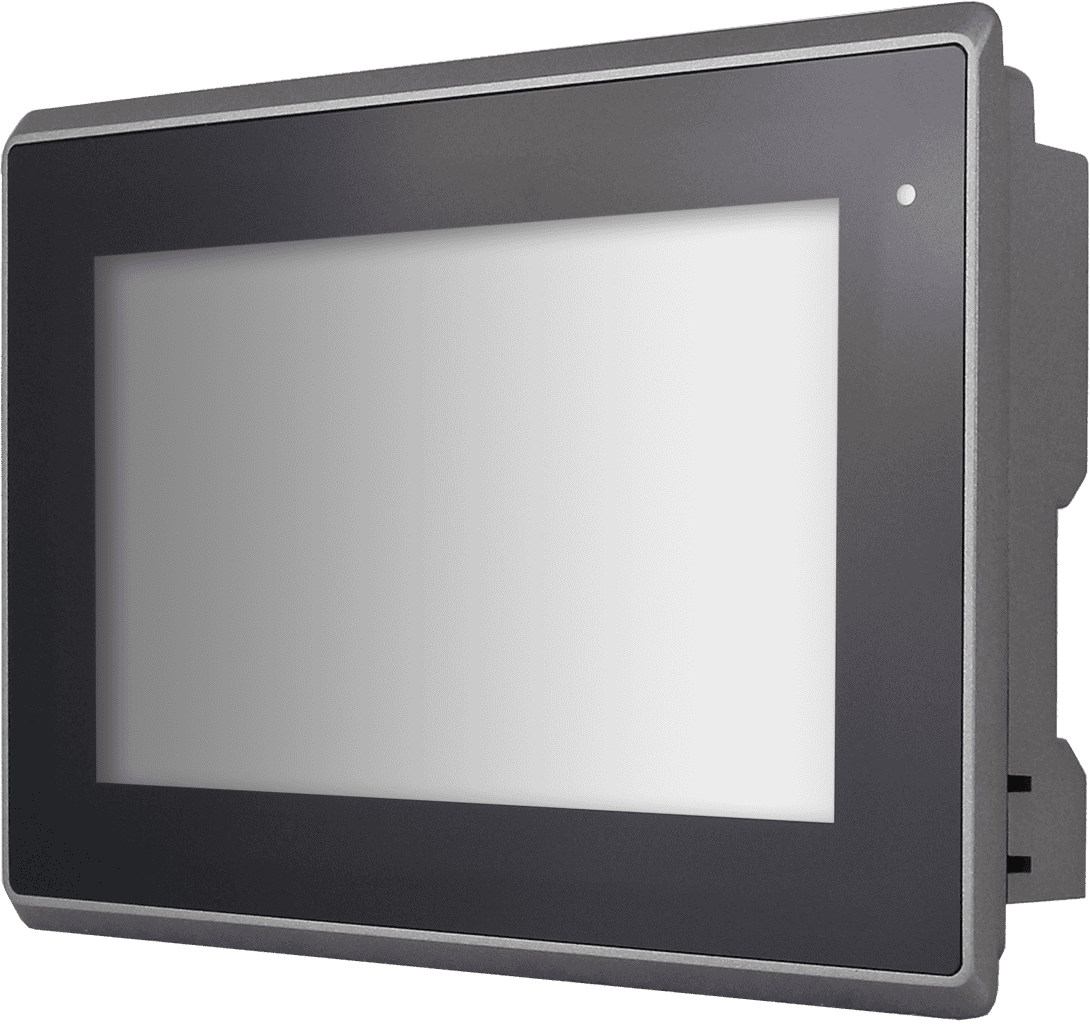

HAWK AP 7-EL-WT | Intel® Celeron® J6412 [PCT]

7" Elkhart Lake IP66 Panel-PC für den erweiterten Temperaturbereich

Die HAWK AP xx-EL-WT Serie ist speziell für den Einsatz im erweiterten Temperaturbereich [-20°~60°C] ausgelegt. Das lüfterlose Design des Human-Machine-Interface (HMI) bietet 24/7-Zuverlässigkeit - angetrieben vom stromsparenden Elkhart Lake Intel® Celeron® J6412. Die Bedienung erfolgt über einen projizierten kapazitiven Touchscreen (PCT) mit Multi-Touch-Unterstützung, oder einen resistiven Touch (RTW) für die Bedienung mit z.B. Schutzhandschuhen. Wi-Fi (opt.), Dual LAN, serielle und USB-Schnittstellen sind außderdem onboard.

Key facts	• 7“ ~ 17“ • Intel® Celeron® J6412 • max. 32GB DDR4 • IP66 • Kapazitiv, resistiv • Wide Temperature • Lüfterlos
Bildschirmdiagonale	7“ • 8“ • 10.1“ • 12.1“ • 12.1“ Wide • 15“ • 17“
Seitenverhältnis / Auflösung	16:10 / 800 x 480 (7“) • 4:3 / 800 x 600 (8“) • 16:10 / 1280 x 800 (10.1“) • 4:3 / 1024 x 768 (12.1“; 12.1“ Wide) • 4:3 / 1024 x 768 (15“) • 5:4 / 1280 x 1024 (17“)
Touch	Kapazitiv (PCT) • Resistiv (RTW)
Schutzklasse	IP66 konforme Frontblende
Front	Aluminium, silber
CPU	Intel® Celeron® J6412, 4x 2,0GHz/2,6GHz, 1,5MB L2-Cache
Chipsatz	Intel® Baytrail SoC - Embedded Long Life Chipset
RAM	1x 260-pin SO-DIMM bis zu 32GB DDR4 3200MHz
Festplatten-Schnittstellen	1x M.2 B-Key Steckplatz (unterstützt SATA3 2242/2280, Standard 2242)

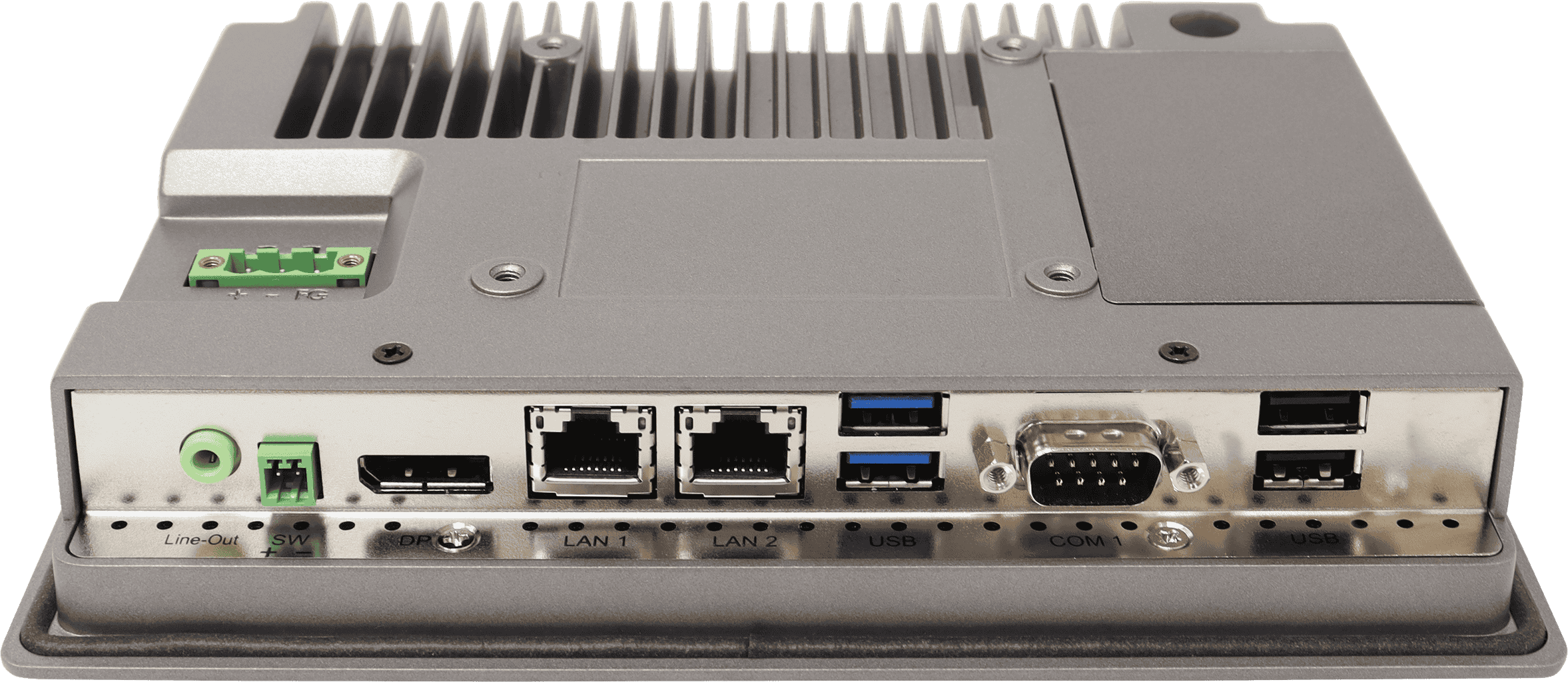

Schnittstellen	2x 2.5 Gigabit-LAN RJ-45 (I226) • 2x USB 3.2 Gen2 type A • 2x USB 2.0 type A • 1x RS-232/422/485 (Standard RS-232; Auswahl über BIOS) • 1x Line-Out • 1x DP, unterstützt DP++
PCI / PCIe / mini-PCIe	1x mini-PCIe-Steckplatz (volle Größe) • 1x M.2 E-Key • 1x Nano-SIM-Karten-Halter
Kühlung	Passiv, lüfterlos
Montage	Schaltschrankeinbau • VESA 75 x 75 (7“; 8“) • VESA 100 x 100 (10.1“ - 23.8)
Betriebsspannung	9V bis 36V DC1x 3-poliger Klemmleistenanschluss • 1x 2-poliger Netzschalteranschluss
Betriebssystem	Windows 10 IoT • Windows 11 IoT
Farbe (max.)	262K (7“) • 16.2M (8“; 15“; 17“) • 16.7M (10.1“; 12.1“; 12.1“ Wide)
Leuchtdichte /cd/m2	350 (7“; 10.1“; 17“) • 450 (8“) • 450/500 (12.1“) • 600 (12.1“ WIde) • 300 (15“)
Bildwinkel / H/V	60° / 160° (7“) • 140° / 130° (8“) • 170° / 170° (10.1“; 12.1 Wide) • 176°/176° / 178°/178° (12.1“) • 176° / 176° (15“) • 170° / 160° (17“)
Lebensdauer Hintergrundbeleuchtung / hrs	40,000 (7“; 8“) • 30,000 (10.1“; 17“) • 50,000/30,000 (12.1“) • 70,000 (15“) • 50,000 (12.1“ Wide)
Kontrastverhältnis	1000:1 (7“; 12.1“; 12.1“ Wide; 17“) • 500:1 (8“) • 800:1 (10.1“) • 2000:1 (15“)
Betriebstemperatur	0° bis 50°C
Lagertemperatur	-30° bis 70°C
Lagerluftfeuchtigkeit	10% bis 95% @ 40°C, nicht kondensierend
Zertifikat	CE/FCC Klasse B / UL
Gewicht / kg	1,1 (7“) • 1,8 (8“) • 1,85 (10.1“) • 2,73 (12.1“) • 3,03 (12.1“ Wide) • 4,53 (15“) • 6,07 (17“)

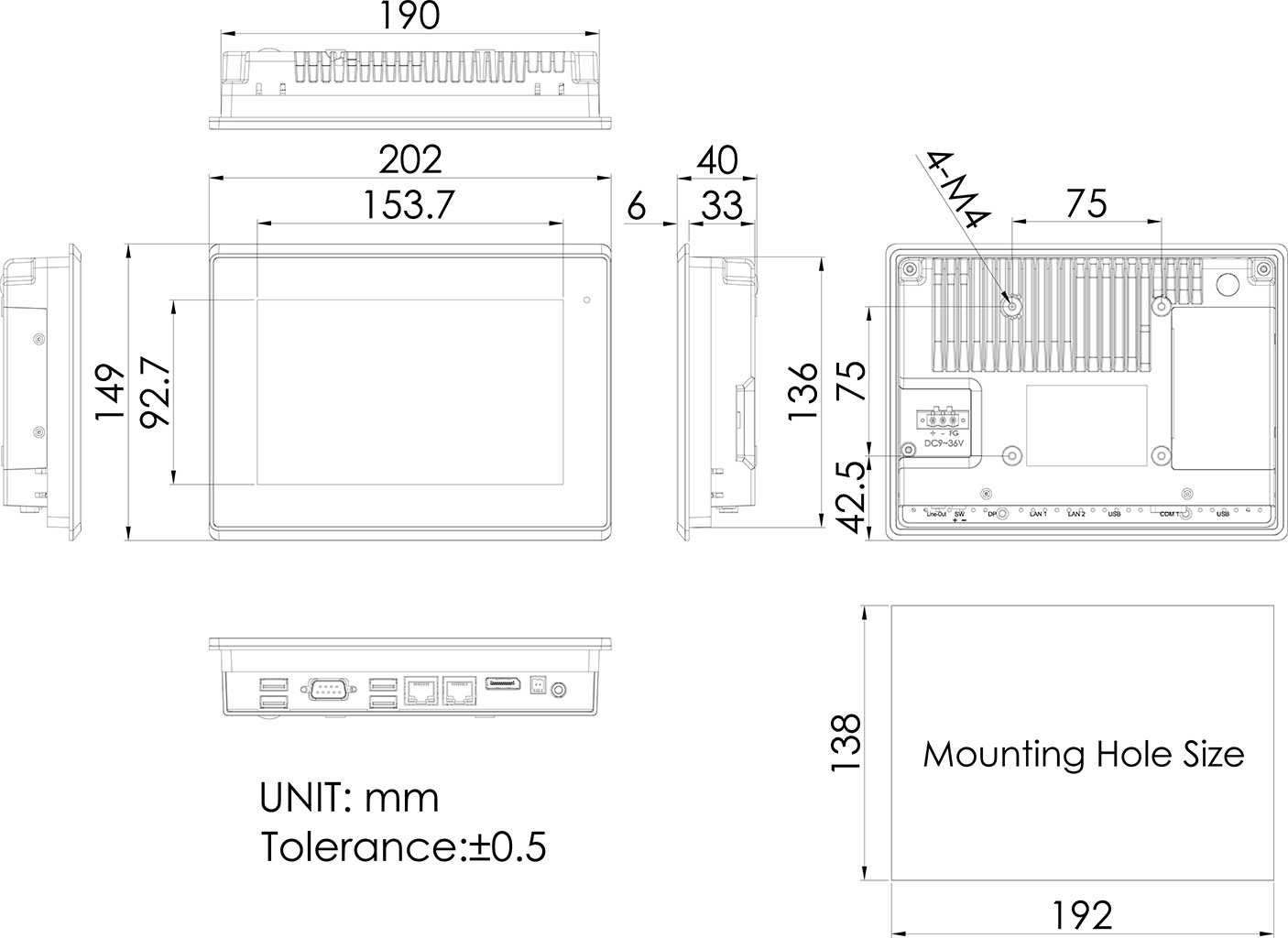

Maß / mm	202 x 149 x 40 (7“) • 231,1 x 176,1 x 50 (8“) • 285 x 189 x 48,9 (10.1“) • 319 x 245 x 51,7 (12.1“; 12.1“ Wide) • 410 x 310 x 54,67 (15“) • 439 x 348 x 64,8 (17“)
Lieferumfang	Netzteil, 60W • 3-pin Terminal-Stecker • Halteclips • Touchstift • Treiber-CD
