GOLUB 9200VTC | Barebone [4x M12 w/PoE+, 1x PCIe]

Rugged PC für den Fahrzeugeinsatz mit PCIe • 13th Gen. Intel® Core™ i9/i7/i5/i3/Celeron

GOLUB 9200VTC ist der neueste robuste Fahrzeug-Controller von APROtech, der auf Intel® Core™ Prozessoren der 14. bzw. 13. Die neuesten Core™-Desktop-Prozessoren, die von der hochmodernen Intel® 7-Fotolithographie profitieren, verfügen über bis zu 24 Kerne/32 Threads und bieten eine unglaubliche Steigerung der Rechenleistung. Durch die Kombination von DDR5-Speicherbandbreite und PCIe Gen4 NVMe-Hochgeschwindigkeits-Festplattenlese- und -schreibfunktionen können Benutzer eine bis zu 1,8-fache Verbesserung der Gesamtsystemleistung im Vergleich zu früheren Plattformen der 10. oder 11.

Der GOLUB 9200VTC bietet eine große Auswahl an Peripheriegeräten, Anschlüssen und Erweiterungsmöglichkeiten. Er verfügt über 2.5Gb und 1Gb Ethernet Ports und vier oder acht 802.3at PoE+ Ports, die angeschlossene Geräte wie IP Kameras mit 25W versorgen. Das System verfügt außerdem über x-codierte M12-Stecker und Schraubverriegelungsmechanismen an I/Os wie Ethernet, USB 3.2 Gen1 und USB 3.2 Gen2, um eine extrem robuste Konnektivität in Umgebungen mit Stößen und Vibrationen zu gewährleisten. Für interne Erweiterungen stehen zwei M.2- und drei Mini-PCIe-Steckplätze zur Verfügung, um 5G/ 4G, WiFi, GPS und CAN-Module für die drahtlose Kommunikation zu installieren.

Darüber hinaus ist das System E-Mark/ EN 45545-zertifiziert und EN 50155 EMC-konform und verfügt über ein patentiertes Kassettenmodul mit einem zusätzlichen PCIe-Steckplatz für eine Zusatzkarte, was es für Anwendungen im Fahrzeug noch flexibler macht. Der GOLUB 9200VTC verfügt außerdem über zwei Hot-Swap-fähige SATA-Festplatteneinschübe, einen isolierten CAN-Bus für die Kommunikation im Fahrzeug, isolierte DIOs für die Steuerung von Sensoren und Aktoren, 8V bis 48V Weitbereichsspannungsversorgung und eine integrierte Stromversorgung.

Key facts	• 13th Gen. Intel® Core™ i9/i7/i5/i3/Celeron • Up to 64GB DDR5 • 1x PCIe slot • Up to 8x 802.3at PoE+ ports • E-Mark certified and EN 50155 EMC compliant
Schutzklasse	IP20
CPU	Unterstützt Intel® Core™-CPUs der 13. und 12. Generation (Sockel LGA1700, 65W/ 35W TDP)
Chipsatz	Intel® Q670E Plattform-Controller-Hub
RAM	Bis zu 64GB DDR5 4800 SDRAM (zwei SODIMM-Steckplätze)
Festplatten-Schnittstellen	2x Hot-Swap-fähige HDD-Einschübe für 2,5“ HDD/ SSD-Installation, unterstützt RAID 0/ 1 • 1x M.2 2280 M-Sockel (PCIe Gen4 x4) für NVMe SSD

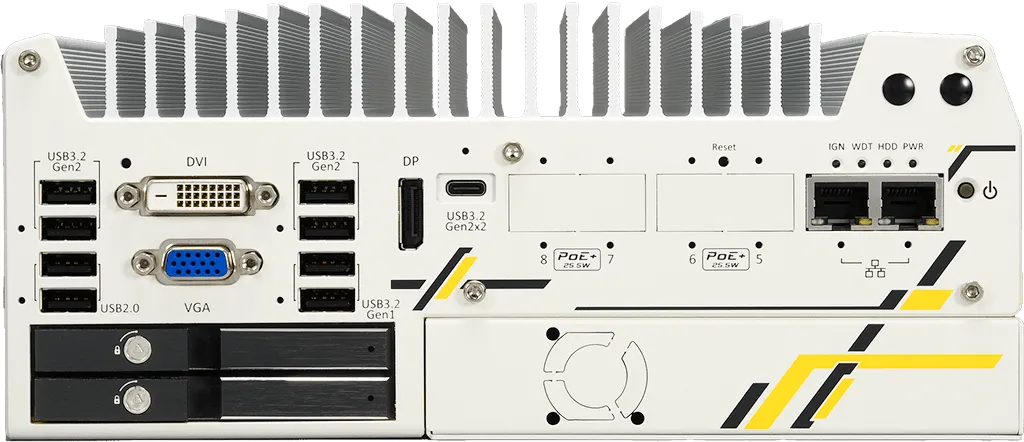

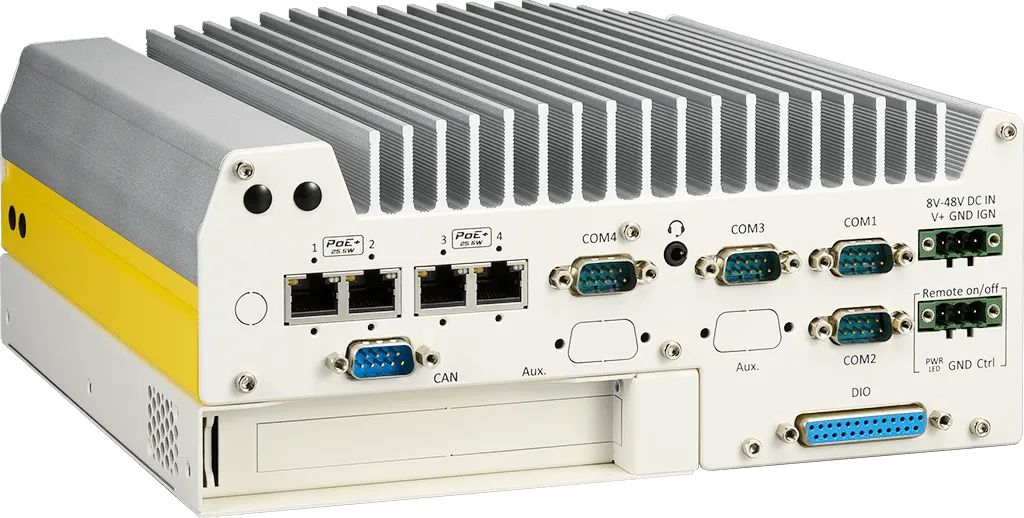

Schnittstellen	1x 2.5G Ethernet durch I226-IT und 1x Gigabit Ethernet durch I219-LM mit Schraubverschluss • 4x IEEE 802.3at Gigabit PoE+ Anschlüsse mit Intel® I210; - M12 X-kodierter Steckverbinder (GOLUB 9200VTC); - RJ45-Anschluss (GOLUB 9204VTC) • 4x IEEE 802.3at Gigabit PoE+ Anschlüsse von Intel® I210 und 4x 2.5G PoE+ Anschlüsse von I226-IT; - RJ45-Anschluss (GOLUB 9208VTC) • 1x USB 3.2 Gen2x2 (20 Gbit/s) Port im Typ-C-Anschluss mit Schraubverriegelung • 4x USB 3.2 Gen2x1 (10 Gbit/s) Ports in Typ-A Anschlüssen • 2x USB 3.2 Gen1x1 (5 Gbit/s) Ports in Typ-A-Anschlüssen • 2x USB 2.0-Anschlüsse • 1x isolierter CAN 2.0-Anschluss • 1x VGA, unterstützt eine Auflösung von 1920 x 1200 • 1x DVI-D, unterstützt eine Auflösung von 1920 x 1200 • 1x DisplayPort, unterstützt eine Auflösung von 4096 x 2304 • 2x Software-programmierbare RS-232/ 422/ 485-Anschlüsse (COM1/COM2) • 2x RS-232-Anschlüsse (COM3/COM4) • 1x 3,5-mm-Buchse für Mikrofoneingang und Lautsprecherausgang
PCI / PCIe / mini-PCIe	1x PCIe x16 Steckplatz@Gen3, 16-Lanes PCIe Signale in Kassette • 1x mini-PCIe-Socket in voller Größe • 2x Full-Size mini-PCIe-Socket (nur USB-Signale) mit internen SIM-Buchsen • 1x M.2 2242/3052 B Key-Socket mit SIM-Slot für M.2 5G/ 4G Modul • 1x M.2 2242/3052 B Key-Socket mit SIM-Slot für M.2 4G-Modul
DIO	4CH isoliertes DI und 4CH isoliertes DO
Kühlung	Passiv, lüfterlos
Montage	Wandmontage mit Dämpfungsbügel
Betriebsspannung	1x 3-poliger steckbarer Anschlussblock für 8V bis 48V DC Eingang (IGN/ GND/ V+) • 1x 3-poliger steckbarer Anschlussblock für Fernsteuerung und PWR-LED-Ausgang • Eingebaute Zündungssteuerung
Betriebssystem	Option: Microsoft Windows® 10 • Fedora 29 • Ubuntu 16.04.5 LTS & Ubuntu 18.04.0 LTS
Betriebstemperatur	mit 35W CPU -40°C bis 70°C (mit 1 installiertem Speichermodul) • -40°C bis 60°C (mit 2 installierten Speichermodulen)mit 65W CPU -40°C bis 50°C (konfiguriert als 65W TDP mit 2 Slots Speicher)
Lagertemperatur	-40 bis 85°C
Lagerluftfeuchtigkeit	10% bis 90%; nicht kondensierend
Vibration	EN 50155:2017/ IEC 61373, Kategorie I, Klasse B - Aufbaumontage
Schock	EN 50155:2017/ IEC 61373, Kategorie I, Klasse B - Aufbaumontage
Zertifikat	E-Zeichen, EN 50121 (EN 50155 EMC) • CE/FCC Klasse A, gemäß EN 55032 & EN 55035
Gewicht / kg	3,9

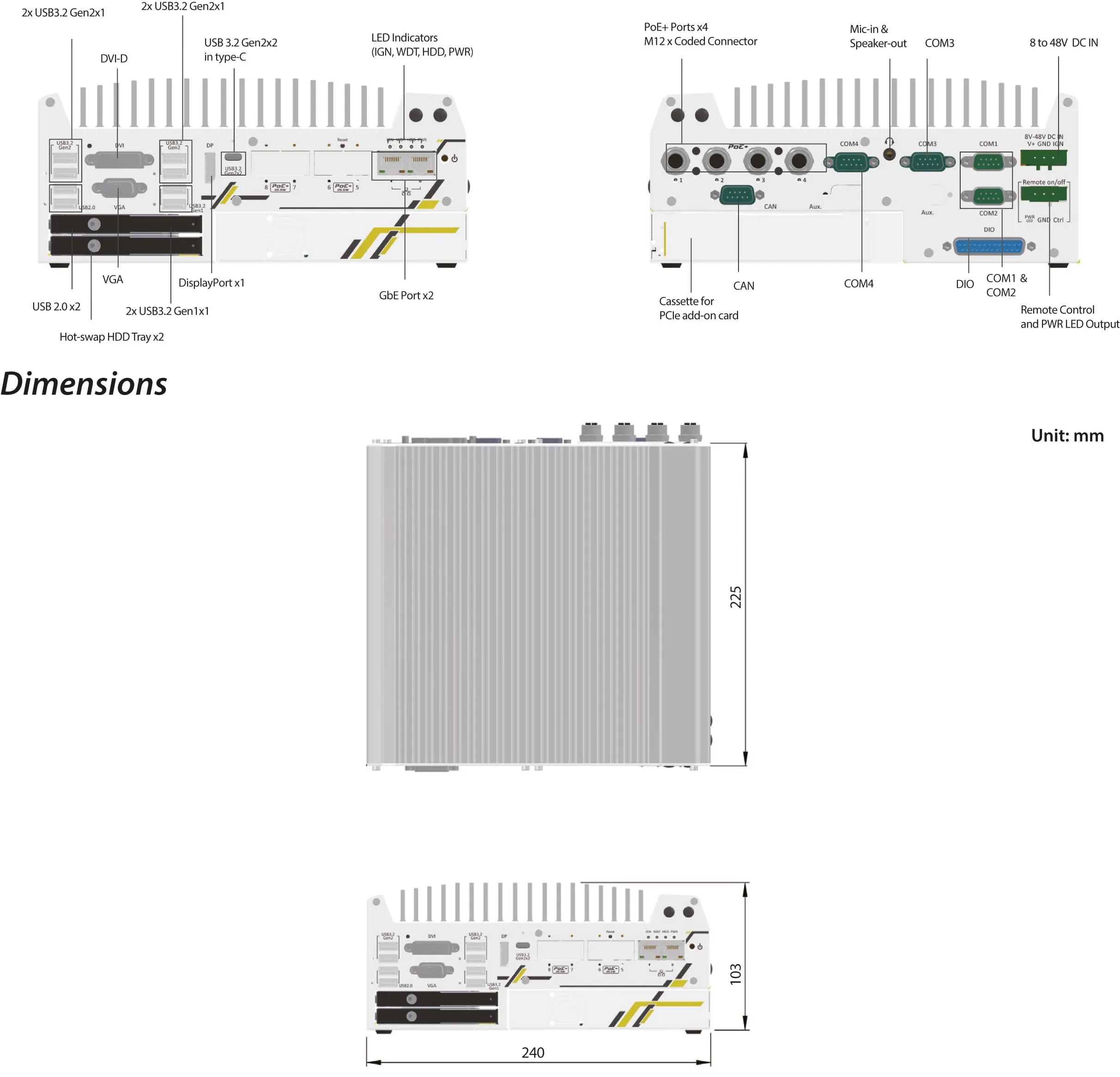

Maß / mm	240 x 225 x 103
Lieferumfang	Zubehör-Kit • DVI-zu-VGA-Adapter • Wandmontage-Set • Treiber-DVD
