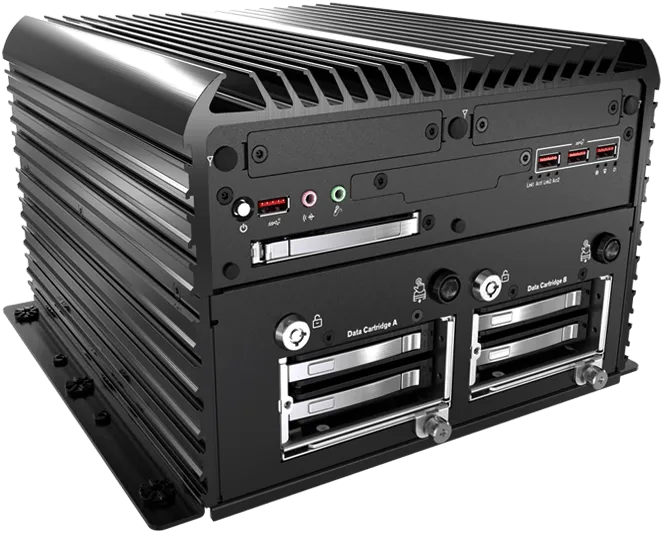

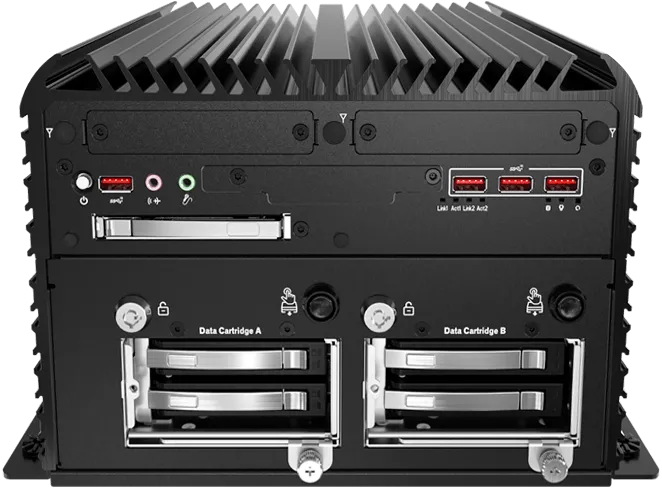

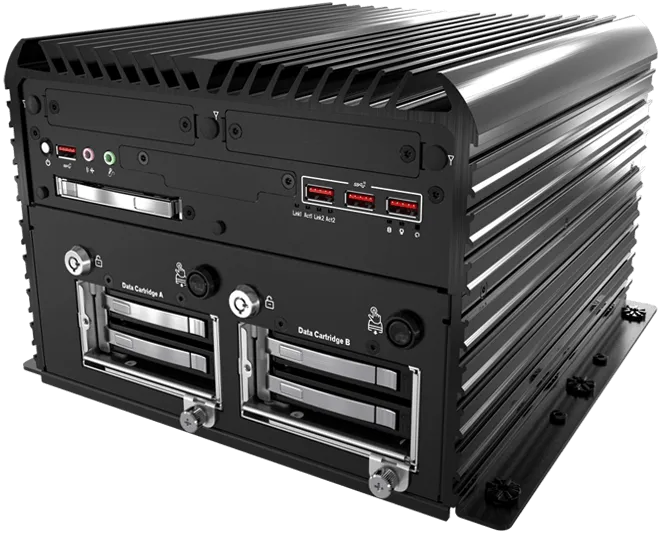

GOLUB 6000-RPL-4NH

AI Edge Inference Computer mit RAID • 13th Gen. Intel® Core™ i9/i7/i5/i3/Celeron

Die GOLUB 6000-RPL-Serie ist ein lüfterloses Embedded-System mit extremer Funktionsintegration, herausragender Systemleistung, vielseitigen E/A-Anschlüssen und hoher Zuverlässigkeit. Sie bietet eine deutlich verbesserte CPU- und Grafikleistung, eine breite Skalierbarkeit von Leistung und Funktionen, erweiterte Funktionen, modularisierte E/A-Erweiterungen, umfangreiche Anschlussmöglichkeiten, einen Weitbereichs-Gleichstromeingang (9~48V) und hohe Zuverlässigkeit auch bei extremen Temperaturen (-25°C~60°C).

Mit einem komplett kabellosen Design, hochfunktionalem, einteiligem Gehäusedesign und Vibrationsschutz ist die GOLUB 6000-RPL Serie ein robustes System, das in rauen Umgebungen eingesetzt werden kann und einfach zu installieren und zu warten ist. Ein eingebauter Überspannungsschutz (OVP), Überstromschutz (OCP), Verpolungsschutz und ein Weitbereichs-Gleichstromeingang machen die GOLUB 6000-RPL-Serie zu einem sicheren System für alle industriellen Anwendungen.

Key facts	• 13th Gen. Intel® Core™ i9/i7/i5/i3/Celeron • Max. 64GB DDR5 • RAID • Option: 2x 10GigE, PoE • Unterstützt NVIDIA® RTX A2000
Schutzklasse	IP20
CPU	Unterstützt Intel® ADL- und RPL-Prozessoren der Generation 12./13./14. (nicht vPRO) (LGA 1700, 65W/35W TDP)
Chipsatz	Intel® R680E Express Chipset • 2,5 GbE1: Intel I226, 2,5 GbE2: Intel I226; unterstützt Wake-on-LAN und PXE, unterstützt TSN
RAM	2x 262-Pin DDR5 4800/5600MHz SODIMM. Max. bis zu 64GB (ECC und Non-ECC)

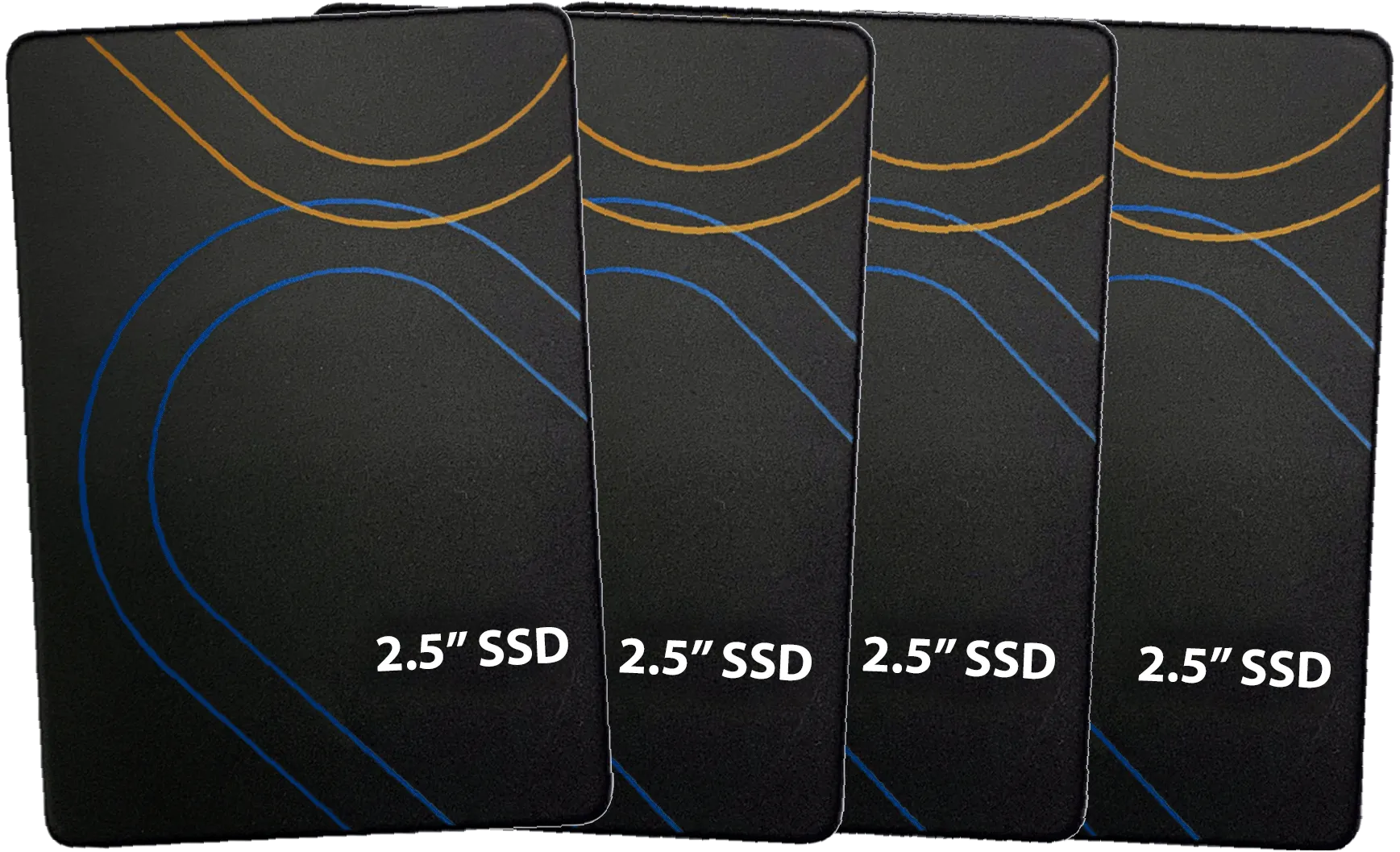

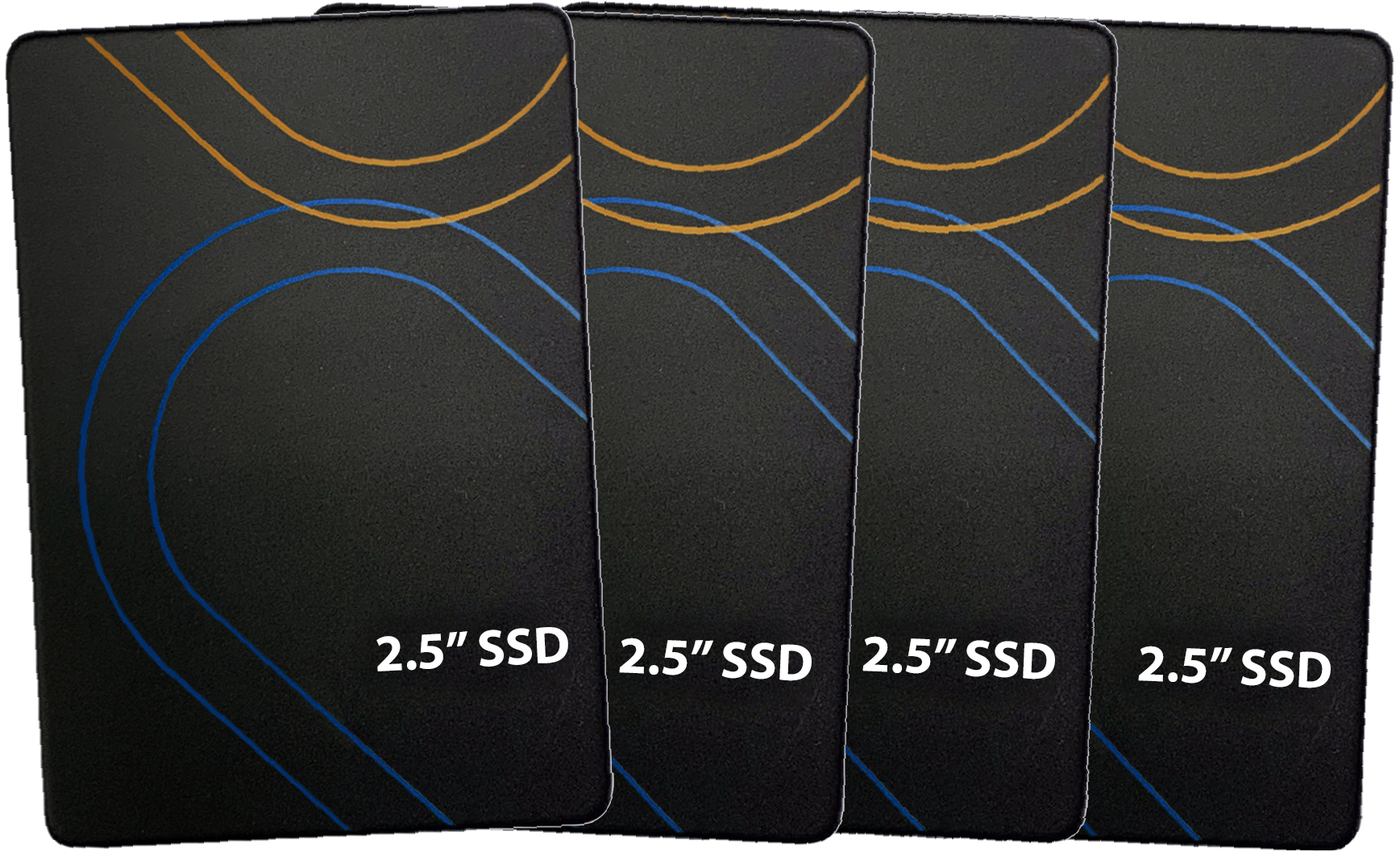

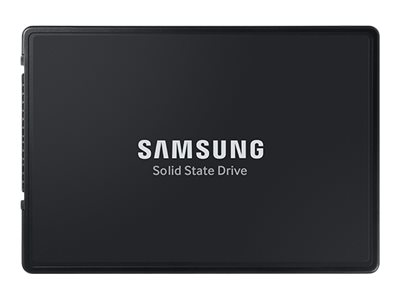

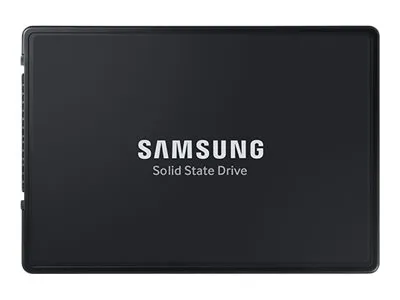

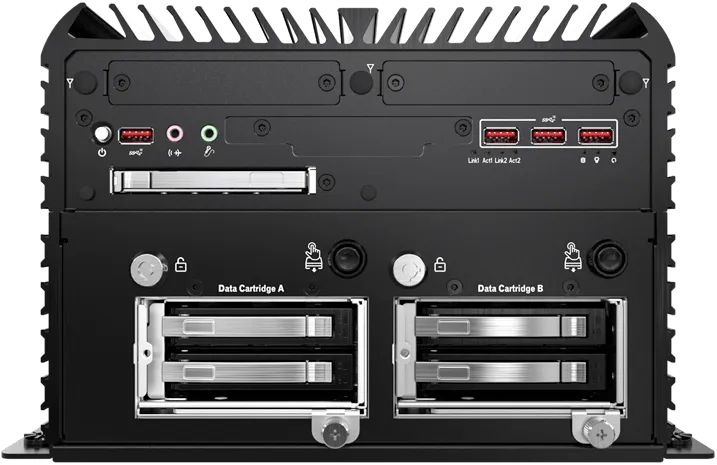

Festplatten-Schnittstellen	1x M.2 B Key, 2242/3042/3052 (PCIe x2, unterstützt AI Module/NVMe Storage) (PCIe x1 & USB 3.2 Gen1, unterstützt 4G/5G) • 1x mSATA (gemeinsam genutzt mit 1x mini-PCI Express) • 2x Externer SIM-Sockel (mini-PCIe/M.2 B Key angebracht) • 1x 9mm 2,5“ SATA HDD-Schacht (Intern) • 1x 7mm 2,5“ SATA HDD-Schacht (Hot-swappable) • RAID 0, 1 2x Herausnehmbare Storage-Kassette mit 2,5“ 4 Bay U.2 NVMe SSD (unterstützt H=15mm) mit Hardware RAID 0, 1 • 4x 7mm 2,5“ NVMe SSD-Schacht (Hot-swappable) (GOLUB 6000-RPL-2E16-4NH)2x Herausnehmbare Storage-Kassette mit 2,5“ 4 Bay U.2 NVMe SSD (unterstützt H=15mm) mit Software RAID 0, 1 • 4x 15mm 2,5“ NVMe SSD-Schacht (Hot-swappable) (GOLUB 6000-RPL-2E16-4NS)2x Herausnehmbare Storage-Kassette mit 2,5“ 8 Bay U.2 NVMe SSD (unterstützt H=7mm) • 8x 7mm 2,5“ NVMe SSD-Schacht (Hot-swappable) (GOLUB 6000-RPL-2E16-8NS)1x Herausnehmbarer Storage-Kassette mit 2,5“ 2 Bay U.2 NVMe SSD (unterstützt H=15mm) • 2x 15mm 2,5“ NVMe SSD-Schacht (Hot-swappable) (GOLUB 6000-RPL-2E16-2NA2000)1x Herausnehmbarer Storage-Kassette mit 2,5“ 4 Bay U.2 NVMe SSD (unterstützt H=7mm) • 4x 7mm 2,5“ NVMe SSD-Schacht (Hot-swappable) (GOLUB 6000-RPL-2E16-4NA2000)

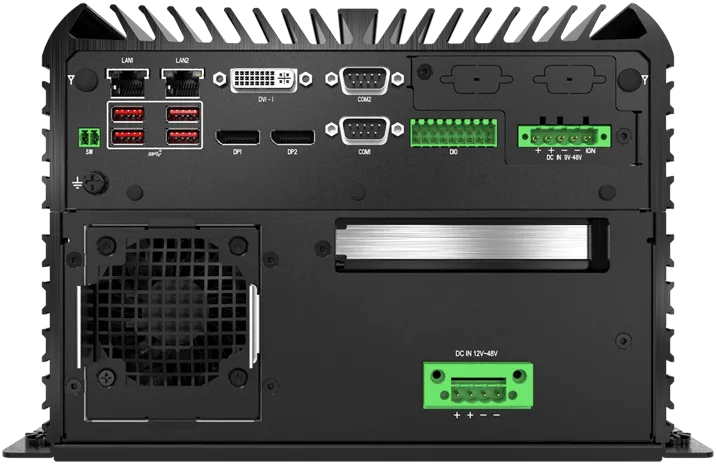

Schnittstellen	2x RJ45 • 8x USB 3.2 Gen 2 (10 Gbit/s); 1x USB 3.2 Gen 1 (5 Gbit/s, 1x intern), 2x USB 2.0 (intern) • 2x RS-232/422/485 • 4x RS-232/422/485 (intern) • 1x DVI-I, unterstützt die Auflösung 1920 x 1200 • 1x VGA (über optionales geteiltes Kabel) • 2x DisplayPort, unterstützt die Auflösung 5120 x 3200 (bis zu 7680 x 4320) • 1x Mikrofon-Eingang; 1x Line-Ausgang • 2x CAN 2.0 A/B 2-polige interne Stiftleiste • 5x WiFi-Antennenöffnungen • 1x Netzschalter, 1x AT/ATX-Schalter, 1x Remote Power On/Off • 1x PC/Car-Modus-Schalter, 1x Verzögerungszeitschalter • 1x Herausnehmbare CMOS-Batterie • 2x EDGEBoost I/O-Halterung (über mini-PCIe-Schnittstelle)
PCI / PCIe / mini-PCIe	1x M.2 (E-Key, PCIe x1, USB 2.0, 2230) • 1x Full-size mini-PCIe (1x gemeinsam mit 1x mSATA) EDGEBoost-Node Optionen: • 1x PCIe x1 (1-Spur, Gen3) (ohne GOLUB 6000-RPL-2E16-2NA2000; GOLUB 6000-RPL-2E16-4NA2000)2x EDGEBoost I/O-Halterungen: • 4-Port GbE-Modul mit Intel® I350-Chipsatz, RJ-45/M12-Anschluss (PoE optional); • 2-Port RJ45 10GbE mit Intel X710 Chipsatz; • 4 USB 3.0-Anschlüsse (gemeinsame Nutzung der PCIe Gen2 x1-Bandbreite); • 1x M.2 B-Key, 2242 für AI/NVMe, 1x M.2 B-Key, 3042/3052 für 5G/AI/NVMe; • 1x M.2 M-Key, PCIe x4 Lane, 2242/2260 für AI-Modul/NVMe; • 1x M.2 für 5G (B-Key, PCIe x1, USB 3.0, 3042/3052), 2x SIM-Sockel, 1x SIM-Switch1x PCIe x16 (16-Lane, Gen4), 1x PCIe x4 (1-Lane, Gen3) (GOLUB 6000-RPL-2E16-2NA2000; GOLUB 6000-RPL-2E16-4NA2000)
DIO	8 In / 8 Out (isoliert)
Kühlung	Passiv, lüfterlos (optionales externes Lüfterkit: empfohlen für i9 CPU/65W)
Montage	Wand-Montage
Betriebsspannung	9V bis 48VDC • 12V bis 48VDC für NVMe EDGEboost-Knoten1x 5-polige Klemmleiste • 1x 4-polige Klemmleiste für NVMe EDGEBoost-Knoten (12V erfordert 4-polige Klemmenleiste)
Betriebssystem	Option: Microsoft Windows® 10/11 • Linux kernel
Betriebstemperatur	-25°C bis 60°C (35W/65W CPU) • -25°C bis 45°C (35W/65W CPU) (GOLUB 6000-RPL-2E16-2NA2000; GOLUB 6000-RPL-2E16-4NA2000)
Lagertemperatur	-30° bis 85°C
Lagerluftfeuchtigkeit	10% bis 95%; nicht kondensierend
Vibration	IEC60068-2-64:2008 • Mit HDD: 1 Grms (5Hz - 500Hz, 0,5 Std./Achse) • Mit SSD: 5 Grms (5Hz - 500Hz, 0,5 Std./Achse) • Entwickelt zur Einhaltung von MIL-STD-810G Methode 514.7, Verfahren I
Schock	IEC60068-2-27:2008 • Mit SSD: 50G halb-sin 11ms • Entwickelt, um MIL-STD-810G Methode 516.7 zu erfüllen, Verfahren I
Zertifikat	UL 62368 Ed. 3, CE, FCC Klasse A
Gewicht / kg	10,5 bis 11,5 • 11 bis 12 (GOLUB 6000-RPL-2E16-2NA2000; GOLUB 6000-RPL-2E16-4NA2000)

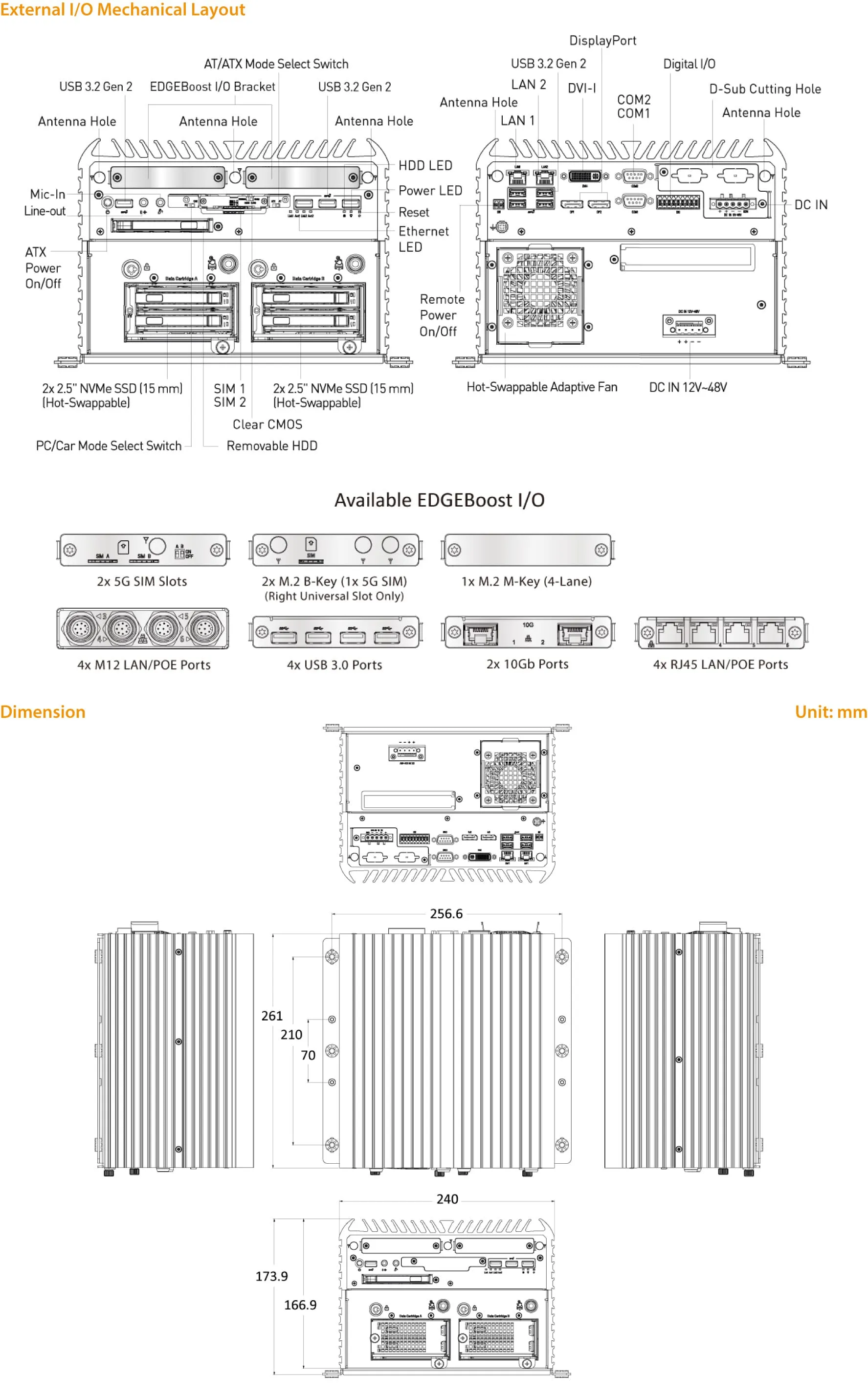

Maß / mm	240 x 261 x 166,9
Lieferumfang	1x Wandmontage-Kit • 1x Zubehör-Kit • 1x DVI-zu-VGA-Adapter
