GOLUB 2615RL | Intel® Atom® x6425E [w/2500Ws UPS]

EN50155 & EN45545 Embedded PC für Schienenfahrzeuge • Intel® Atom® x6425E

Die GOLUB 2615RL-Serie ist ein EN50155- und EN45545-konformer, lüfterloser Intel® Atom®-basierter Bahncomputer für videobasierte Schienenfahrzeuganwendungen wie NVR (Netzwerk-Videorekorder) und Videoanalyse.

Der GOLUB 2615RL verfügt über ein spezielles thermisches Design, das den lüfterlosen Betrieb nach EN50155 OT4 (-40°C bis 70°C) mit maximaler CPU-Leistung und bis zu 50 W PoE+ ermöglicht. Um die schwierigen Bedingungen im Bahnbetrieb zu meistern, von Spannungsschwankungen bis hin zu Stromausfällen, ist der GOLUB 2615RL mit einem isolierten 43V bis 160V DC-Eingang und einer eingebauten SuperCAP UPS ausgestattet, die mehr als 30 Sekunden Betriebszeit ohne Stromzufuhr ermöglicht. Wenn die Stromausfallzeit diese Dauer überschreitet, löst der interne Mikrocontroller (MCU) eine Softwareabschaltung aus, bevor die SuperCAP-Energie zu Ende geht, um die Hardware und die Daten zu schützen und die Wartungskosten zu minimieren.

Angetrieben von der Intel® Elkhart Lake Atom® x6425E Quad-Core-CPU bietet die GOLUB 2615RL Serie die 1,8-fache CPU-Leistung im Vergleich zu Intels vorheriger Atom-Generation, Apollo Lake. Die GOLUB 2615RL Serie verfügt über 4x PoE+ GbE Ports mit einem Gesamtleistungsbudget von bis zu 50W für IP-Kamera-Konnektivität. Zusätzlich zur internen M.2 2280 SATA SSD für den Systemspeicher verfügt der GOLUB 2615RL über einen von vorne zugänglichen 2,5„ Festplatteneinschub, der eine 2,5“ SATA HDD/SSD mit einer Höhe von bis zu 15mm und einer Kapazität von 5TB aufnehmen kann. Für interne Erweiterungen bietet es zwei mini-PCIe-Steckplätze für WiFi-, GNSS- und CAN-Module. Außerdem gibt es einen M.2 3042/3052 B Key-Sockel für mobile 4G/5G-Breitbandmodule.

Mit einem Intel Atom® Quad-Core x6425E, lüfterlosem Betrieb bei -40°C bis 70°C, M12-PoE+-Konnektivität, bis zu 5 TB Datenspeicherkapazität, 2500-Watt-Sekunden-SuperCAP-USV, 43V- bis 160V-Weitbereich-Gleichstromeingang und EN50155- und EN45545-Konformität ist die GOLUB 2615RL-Serie der ideale robuste Transportcomputer für bildverarbeitungsbasierte Anwendungen in Schienenfahrzeugen.

Key facts	• Intel® Atom® x6425E • Max. 32GB DDR4 • Erfüllt die EN 50155 und EN 45545-2 • Optional: 2500Ws USV • In-Vehicle Computing
Schutzklasse	IP20
CPU	Intel® Elkhart Lake Atom® x6425E Quad-Core 2GHz/3GHz, 12W Prozessor

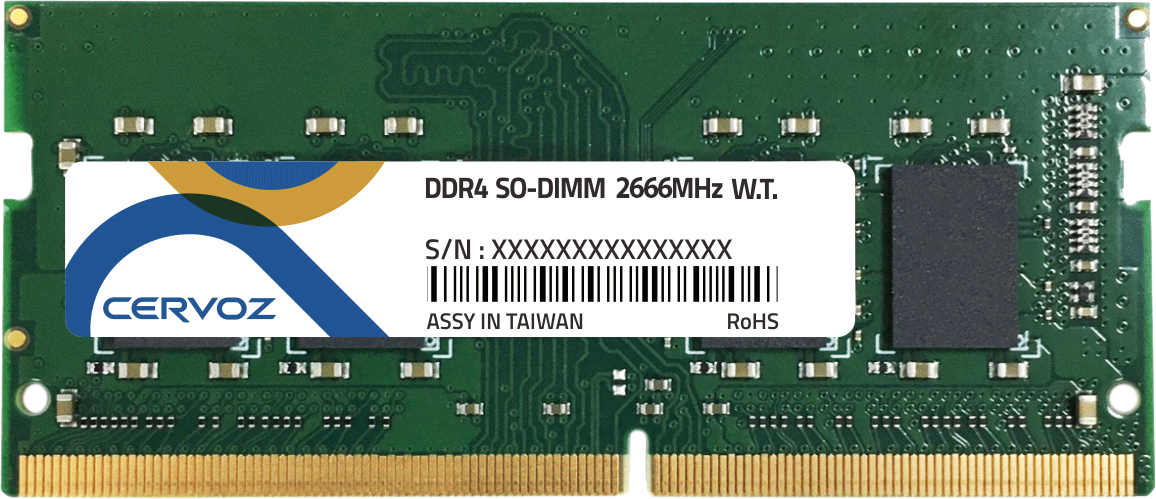

RAM	Bis zu 32GB DDR4-3200 SDRAM über einen SODIMM-Sockel
Festplatten-Schnittstellen	1x M.2 2280 M key (nur SATA Schnittstelle) Sockel für SATA SSD Einbau • 1x frontseitig zugänglicher HDD-Einschub für den Einbau von 2,5”-HDDs/SSDs (bis zu 15mm Höhe)

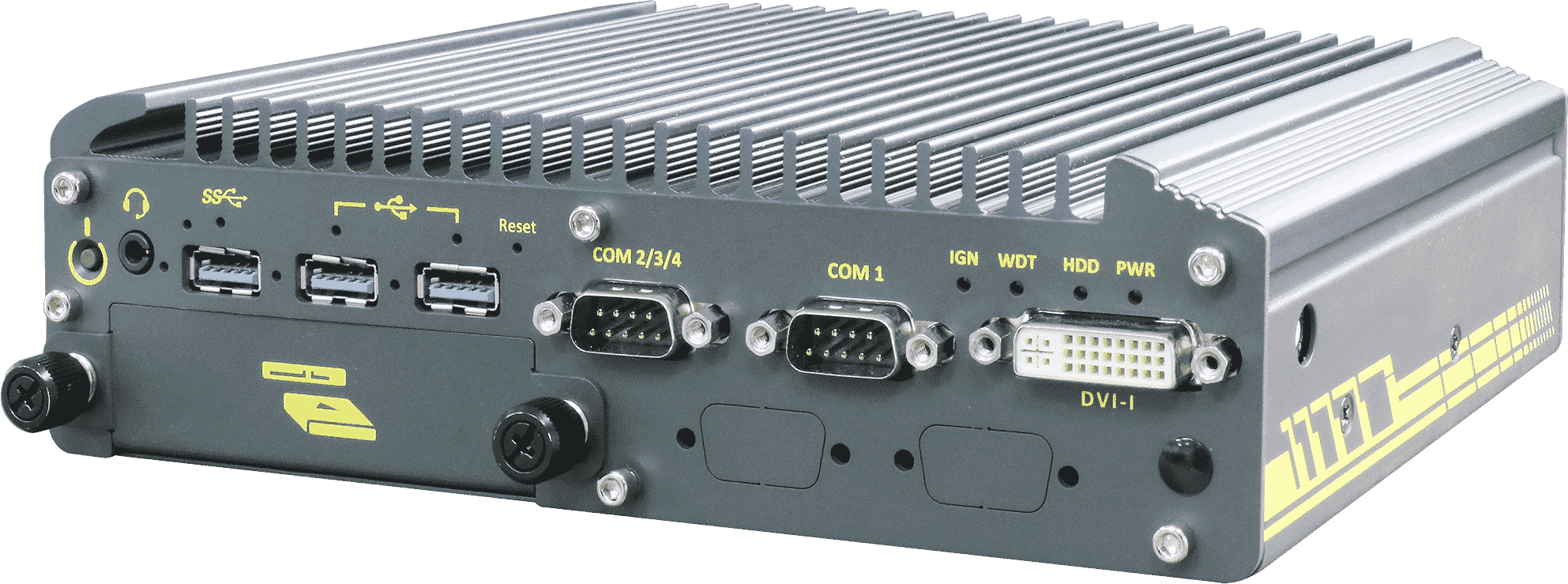

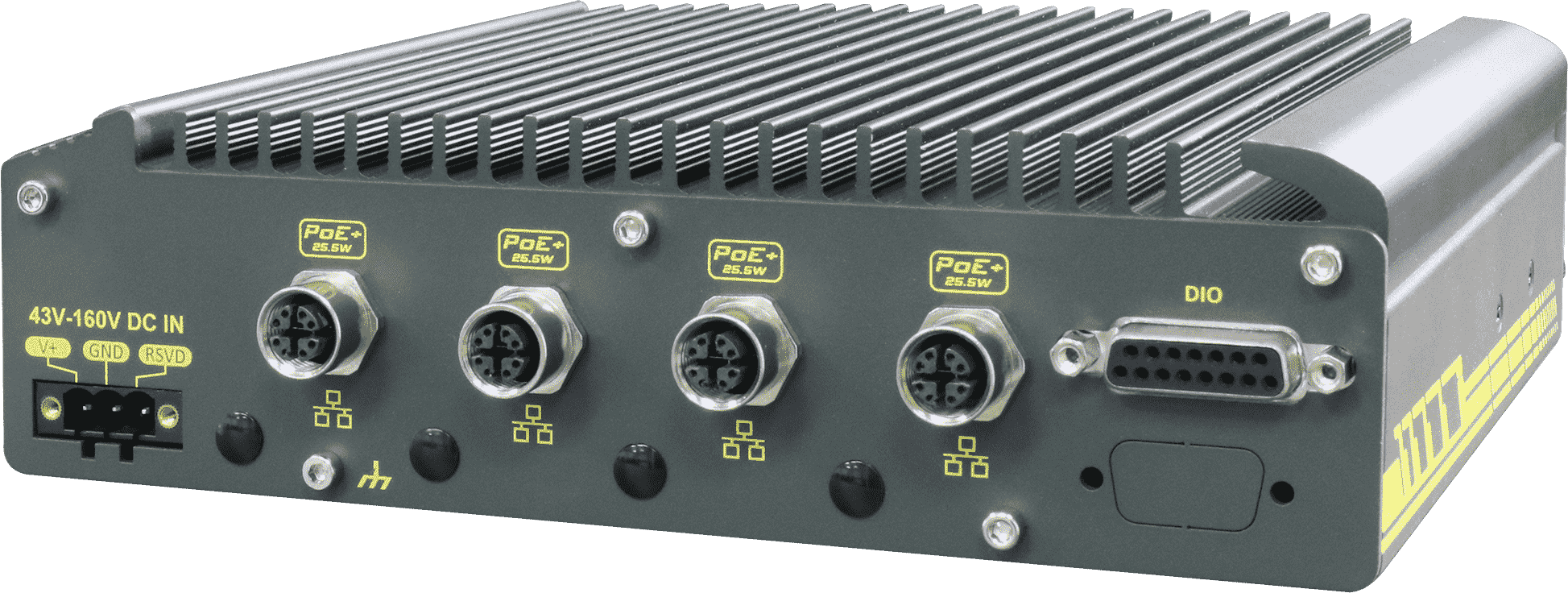

Schnittstellen	4x Gigabit-Ethernet-Ports über x-codierte M12-Anschlüsse von Intel® I210 • In Übereinstimmung mit IEEE 802.3at PoE+ PSE, maximale Ausgangsleistung von 25,5W an einem einzelnen PoE+ Port. Gesamtes PoE+ Leistungsbudget: 50W • 1x USB 3.1 gen1 Anschlüsse mit Schraubverriegelung • 2x USB 2.0 Port mit Schraubverriegelung • 1x isolierter RS-485-Anschluss mit 15 kV ESD-Schutz (COM1) • 3x 3-Draht RS-232-Anschlüsse (COM2/3/4) oder 1x RS-422/485 (COM2) • VGA- und DVI-Doppelanzeigeausgänge über DVI-I-Anschluss • 1x 3,5-mm-Buchse für Mikrofoneingang und Lautsprecherausgang
PCI / PCIe / mini-PCIe	1x Full-Size mini-PCI Express Buchse mit PCIe und USB 2.0 Signal • 1x Full-Size mini-PCI-Express-Buchse mit USB 2.0-Signal • 1x M.2 3042/3052 B key (USB 3.1 + USB 2.0) für 4G/5G Modul mit dualer interner micro SIM Buchse
DIO	4CH isoliertes DI und 4CH isoliertes DO
Kühlung	Passiv, lüfterlos
Montage	Dämpfungsbügel • Option: Wandmontage
Betriebsspannung	1x 3-polige steckbare Klemmleiste für isolierten 43V bis 160V DC-Eingang • 2500-Watt-Sekunden-Leistung (nur GOLUB 2615RL)
Betriebssystem	Option: Windows® 10 • LINUX 64Bit
Betriebstemperatur	-40°C bis 70°C, konform mit EN50155 Klasse OT4
Lagertemperatur	-40° bis 85°C
Lagerluftfeuchtigkeit	10% bis 90%; nicht kondensierend
Vibration	IEC61373:2010, Kategorie 1, Klasse B, Body Mounted (Teil von EN 50155)
Schock	IEC61373:2010, Kategorie 1, Klasse B, Body Mounted (Teil von EN 50155)
Zertifikat	EN 50155:2017, Klausel 13.4.8 • CE/FCC Klasse A, gemäß EN 55032 & EN 55035 • Alle obligatorischen Abschnitte der EN 50155:2017 • EN50155 Klasse S3, EN50155 C2 • EN 45545-2 (Brandschutz in Schienenfahrzeugen)
Gewicht / kg	2,1kg (GOLUB 2610RL) • 2,7kg (GOLUB 2615RL)

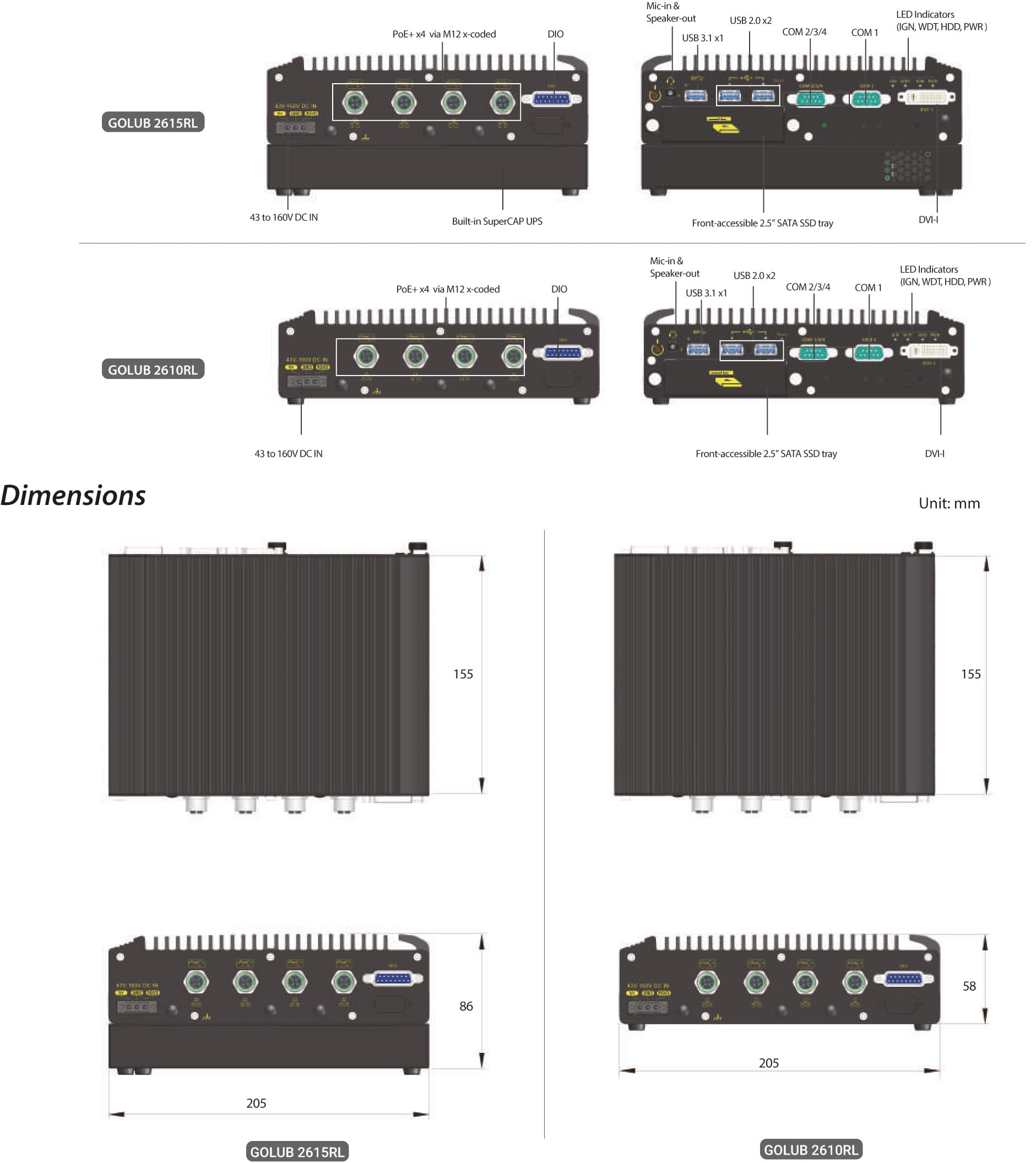

Maß / mm	205 x 155 x 58 (GOLUB 2610RL) • 205 x 156 x 86 (GOLUB 2615RL)
Lieferumfang	3-pin Terminal-Stecker • Treiber CD
