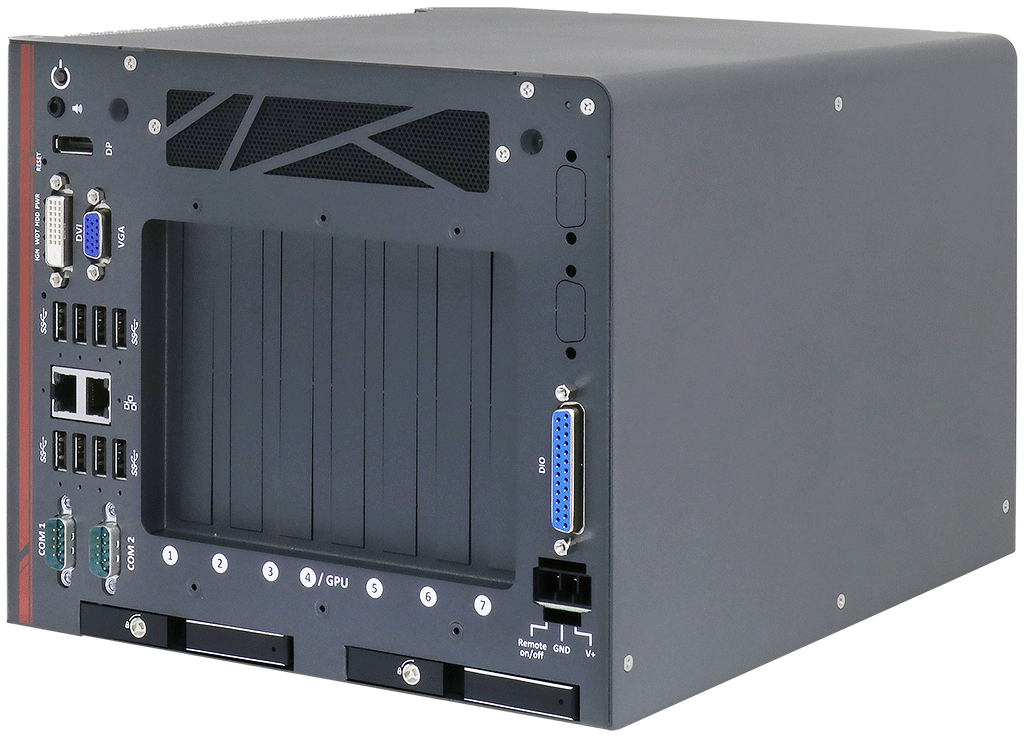

CamCollect® 8034

Epansion Box-PC unterstützt NVIDIA® GPU • 9th Gen. Intel® Core™ i7/i5/i3

Der CamCollect® 8034 unterstützt mit ihrem arbeitsstationstauglichen Intel® C246-Chipset Intel® 8./9. Gen Core™ i-CPUs und bietet so Hochleistungs-Rechenkapazität. Mit dem neuartigem Konzept zur Stromversorgung ist der CamCollect® 8034 in der Lage, auch den hohen Stromverbrauch von mehreren PCIe- und PCI-Erweiterungskarten zu unterstützen – mit einer Stromversorgung von 8V bis 35V Gleichstrom.

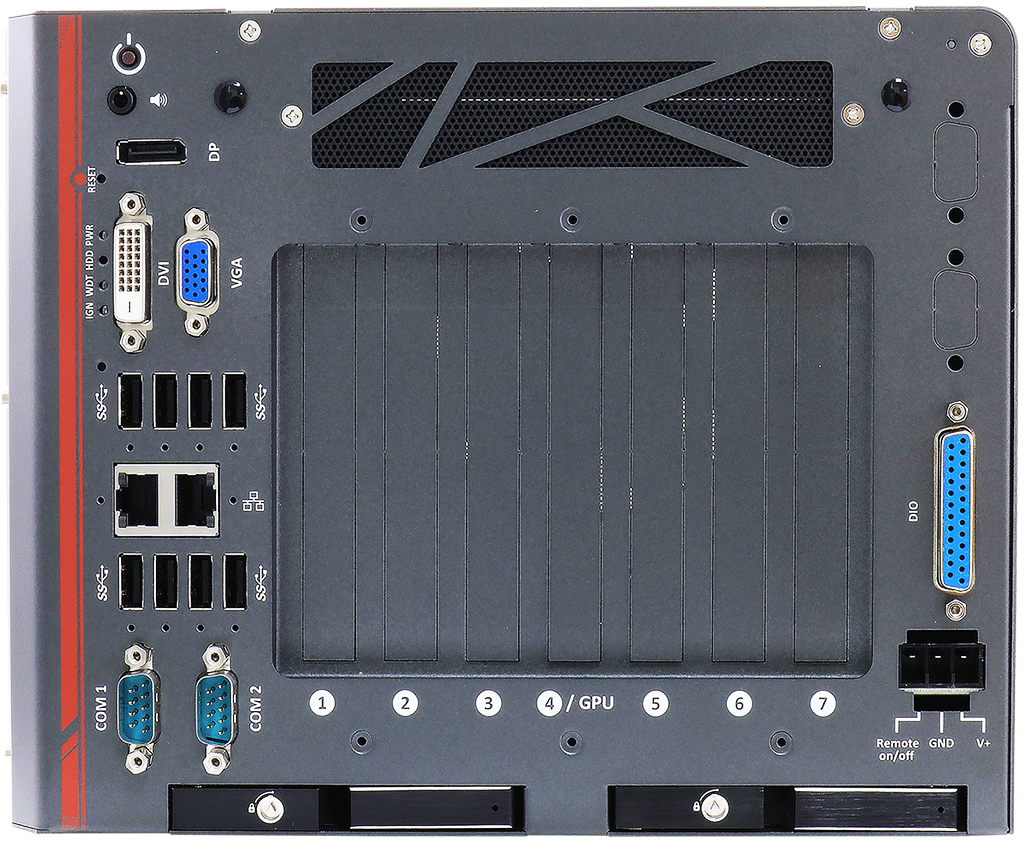

Mit ihren bis zu 7 Erweiterungssteckplätzen ist der CamCollect® 8034 ein extrem flexibel einsetzbarer Industrie Box-PC. Zwei der vier Gen3-PCIe-Steckplätze sind direkt an den CPU-PEG-Port angeschlossen, was für Hochgeschwindigkeits-I/O-Karten eine Bandbreite von 8 GT/s ermöglicht. Außerdem unterstützen die Geräte eine NVIDIA®-Grafikkarte (180 W) für moderne KI-Anwendungen. Der CamCollect® 8034 hat auch bis zu 3 PCI-Steckplätze, die mit den meisten im Handel erhältlichen PCI-Karten für die allgemeine Nutzung in der Industrie kompatibel sind. Das System verfügt über 2 Hot-Swap-fähige Laufwerksschächte für 2,5 Zoll-SATA III-SSD- bzw. Festplattenlaufwerke mit RAID 0/1-Unterstützung, die am Frontpanel angebracht sind, um bei Schrankmontage den Zugriff zu erleichtern. Außerdem unterstützt der CamCollect® 8034 über externe I/O-Module 8Kanal-DI/8Kanal-DO für Industrieautomatisierung sowie 8 USB 3.1-Anschlüsse (Gen1/Gen2) mit Schraubverbindung für Geräte wie HD-Kameras.

Mit der großen Vielfalt an I/O-Anschlüssen und flexibler Erweiterbarkeit über 7 PCIe/PCI-Steckplätze ist der CamCollect® 8034 eine robuste Allroundlösung für verschiedene Industrieanwendungen wie Machine Vision, Industrieautomatisierung und Datenanalyse.

Key facts	• 9th Gen. Intel® Core™ i7/i5/i3 • Max. 128GB DDR4 • 4x PCIe/3x PCI • Option: PoE+, 10GigE • Unterstützt NVIDIA® 180W GPUs
Schutzklasse	IP20
CPU	Unterstützt Intel® Xeon® E und 9./ 8. Gen. CPU (Sockel LGA1151)
Chipsatz	Intel® C246 Platform Controller Hub
RAM	Bis zu 128GB ECC/ non-ECC DDR4 2133 SDRAM (vier SODIMM-Steckplätze)
Festplatten-Schnittstellen	2x Hot-Swap Einschübe für 2,5” HDD/SSD Einbau, Unterstützung von RAID 0/1 • 1x M.2 2280 M Key (PCIe Gen3 x4) für NVMe-SSD oder Intel® Optane™-Speicher • 2x Full-Size mSATA Anschluss (Mux mit mini-PCIe)
RAID	0/1
Schnittstellen	2x GigE, 1x Intel® I219-LM, 1x Intel® I210-IT; mit Schraubverschluss • 4x USB 3.1 Gen2 (10 Gbit/s); mit Schraubverschluss • 4x USB 3.1 Gen1 (5 Gbit/s); mit Schraubverschluss • 1x USB 2.0, interne Verwendung • 2x Software-programmierbare RS-232/422/485 Schnittstellen (COM1/ COM2); Option: 2x RS-232 Schnittstellen (COM3/ COM4) • 1x VGA, unterstützt eine Auflösung von 1920 x 1200 • 1x DVI-D, unterstützt eine Auflösung von 1920 x 1200 • 1x DisplayPort, unterstützt eine Auflösung von 4096 x 2304 • 1x 3.5 mm Jack für Mic-In und Speaker-Out
PCI / PCIe / mini-PCIe	2x PCIe x16-Steckplatz @ Gen3, 8-Lanes • 2x PCIe x8-Steckplatz @ Gen3, 4-Lanes • 3x PCI (33MHz/32-bit 5V) • 1x M.2 2242 B Key, die den Dual-SIM-Modus mit ausgewähltem M.2 LTE-Modul unterstützt • 1x mini-PCIe, full-size, mit interner SIM-Buchse (Mux mit mSATA)
DIO	8x isolierter DI und 8x isolierter DO

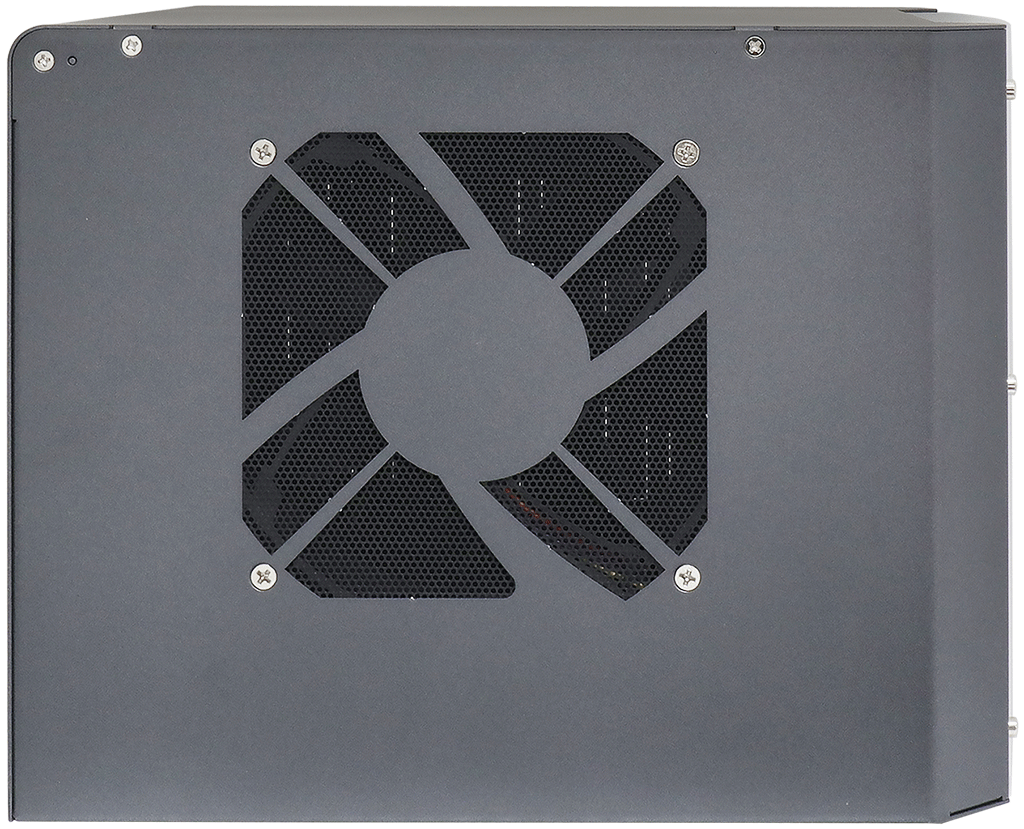

Kühlung	Aktiv, Lüfter
Montage	Wand-Montage
Betriebsspannung	1x 3-poliger steckbarer Klemmenblock für 8V bis 35V DC-Eingang; 1x 3-poliger steckbarer Klemmblock für Fernsteuerung
Leistungsaufnahme	TBA
Betriebssystem	Option: Microsoft Windows® 10 • Fedora 29 • Ubuntu 16.04.5 LTS & Ubuntu18.04.0 LTS
Betriebstemperatur	-25°C bis 60°C bei 100% CPU-/ GPU-Belastung
Lagertemperatur	-40°C bis 85°C
Lagerluftfeuchtigkeit	10% bis 90%; nicht kondensierend
Vibration	Betrieb, MIL-STD-810G, Methode 514.6, Kategorie 4
Schock	Betrieb, MIL-STD-810G, Methode 516.6, Verfahren I, Tabelle 516.6-II
Zertifikat	CE/FCC Klasse A, gemäß EN 55032 & EN 55024
Gewicht / kg	7

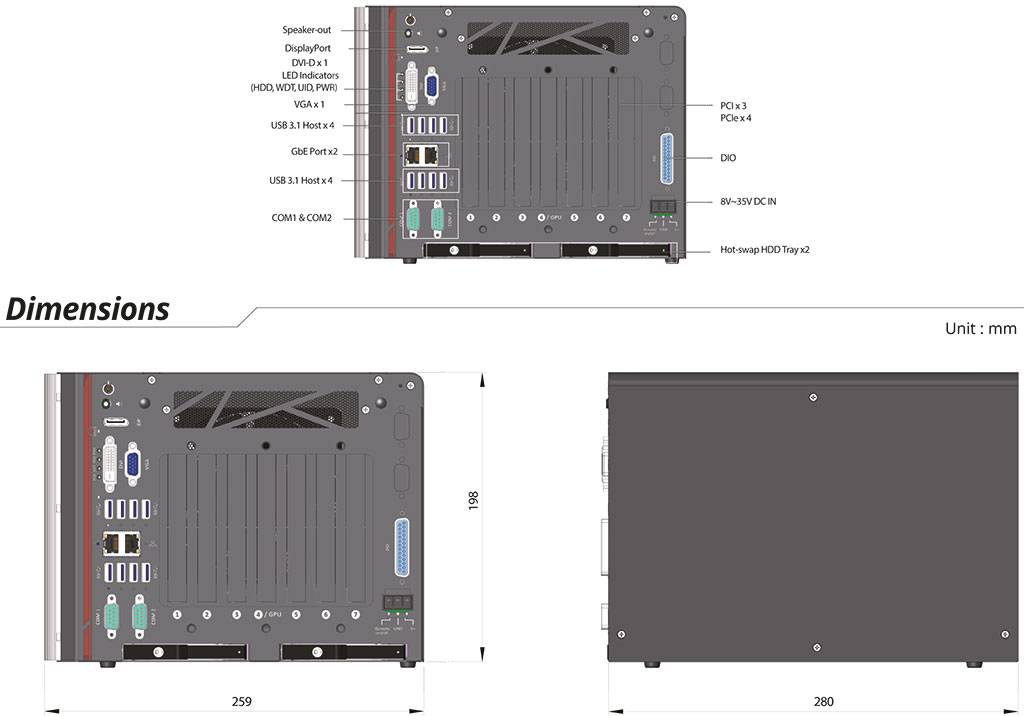

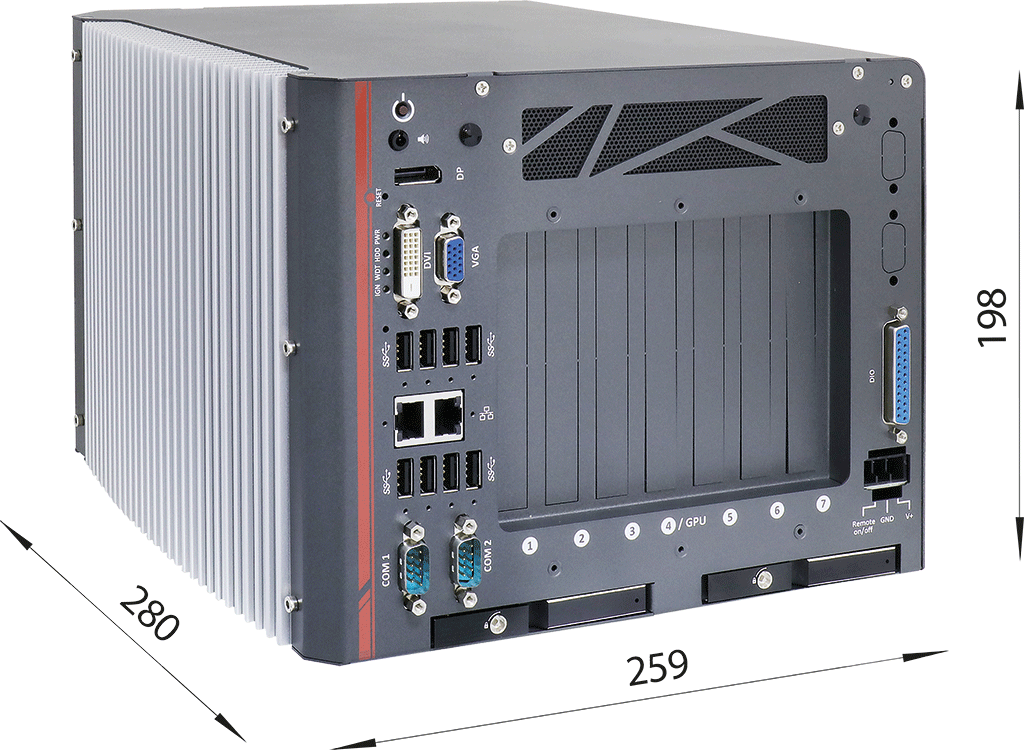

Maß / mm	259 x 280 x 198
Lieferumfang	3-pin Terminal-Stecker • Wand-Montage-Set • Treiber CD
