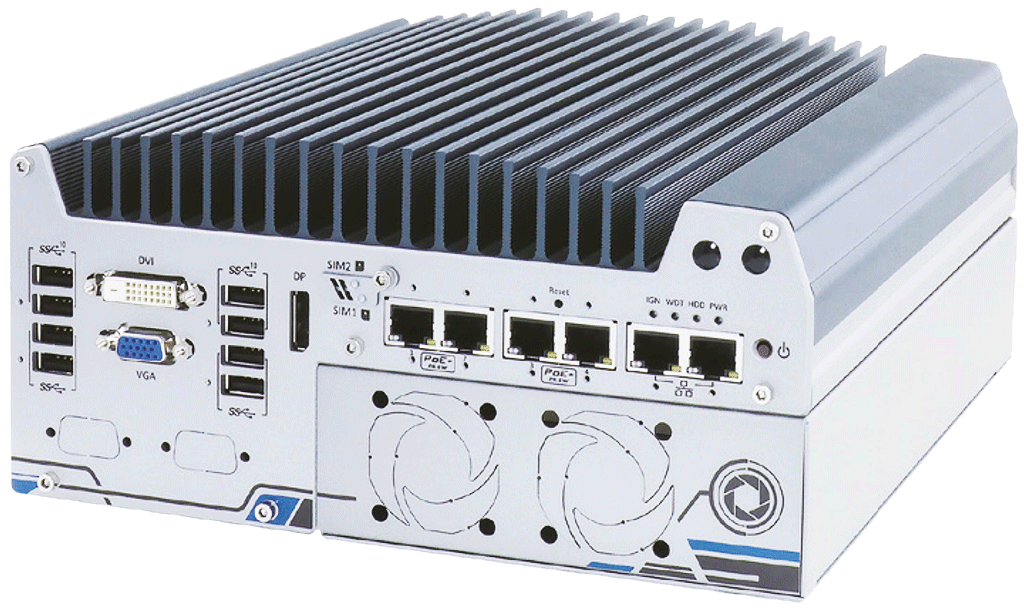

CamCollect® 7306RT

Machine Vision PC mit DTIO V2 unterstützt NVIDIA® GPU • 9th Gen. Intel® Core™ i7/i5/i3

Die CamCollect® 7306RT-Serie ist ein leistungsstarker All-in-One-Computer für die industrielle Bildverarbeitung, der alle für Bildverarbeitungsanwendungen erforderlichen Funktionen enthält. Angetrieben von Intel® Core™ i7/i5 der 9. bzw. 8. Generation, bietet CamCollect® 7306RT eine enorme Rechenleistung für die Bildverarbeitung.

CamCollect® 7306RT verfügt über einen Konstantstrom-Beleuchtungscontroller, einen isolierten 12V-Kameratriggerausgang, einen Encodereingang für Positionsinformationen und DIO zum Anschluss von Sensoren/Aktoren. Dank der patentierten MCU-basierten Architektur und der DTIO/NuMCU-Firmware ist CamCollect® 7306RT in der Lage, Latenzzeiten zwischen Sensoreingang und Triggerausgang zu überwinden. Es bietet eine Echtzeit-I/O-Steuerung im Mikrosekundenbereich, die eine zeitnahe oder positionsgenaue Bilderfassung garantiert.

Für Deep-Learning-Vision-Anwendungen kann CamCollect® 7306RT eine NVIDIA® 120W TDP GPU aufnehmen, um modernste neuronale Netzwerkmodelle zur Objekterkennung und -klassifizierung zu nutzen. Integrierte, bildverarbeitungsorientierte E/A und eine bemerkenswerte Leistung machen den Industrie Box-PC CamCollect® 7306RT zu einem außergewöhnlichen Bildverarbeitungscontroller, der sich in die moderne Bildverarbeitungsindustrie einfügt.

Key facts	• 9th Gen. Intel® Core™ i7/i5/i3 • Max. 64GB DDR4 • Lüfterlos • 2x PCIe, PoE+, DTIO V2 • Option: 10GigE • Real-time Vision I/O
Schutzklasse	IP20
CPU	Unterstützt Intel® 9./ 8. Gen. Coffee Lake CPU (Sockel LGA1151, 65W/ 35W TDP)
Chipsatz	Intel® Q370
RAM	Bis zu 64GB DDR4 2666/ 2400 SDRAM (zwei SODIMM-Steckplätze)
Festplatten-Schnittstellen	2x interner SATA-Anschluss für den Einbau von 2,5”-HDDs/SSDs, unterstützt RAID 0/ 1 • 1x M.2 2280 M-Sockel (PCIe Gen3 x4) für den Einbau von NVMe-SSD oder Intel® Optane™-Speicher • 1x Full-Size mSATA-Anschluss (Mux mit mini-PCIe)
RAID	0/ 1
Schnittstellen	6x GigE, 3x Intel® I219; 3x Intel® I210-IT • 4x IEEE 802.3at (25,5 W) Gigabit PoE+ Ports von Intel® I210 mit RJ45 Anschluss • 4x USB 3.1 Gen2 (10 Gbit/s) Anschlüsse; 4x USB 3.1 Gen1 (5 Gbit/s) Anschlüsse • 1x USB 2.0 Anschluss (interne Nutzung) • 2x Software-programmierbare RS-232/422/485 Anschlüsse (COM1/ COM2) • 2x RS-232 Anschlüsse (COM3/ COM4) • 1x VGA, unterstützt eine Auflösung von 1920x1200 • 1x DVI-D, unterstützt eine Auflösung von 1920x1200 • 1x DisplayPort, unterstützt eine Auflösung von 4096x2304 • 1x 3,5mm Buchse für Mic-In und Speaker-Out • 4-CH LED Beleuchtungscontroller Ausgang, unterstützt - Konstantstrommodus (bis zu 2A pro Kanal, 100kHz Dimmsteuerung) - Konstantspannungsmodus (24V DC, 100kHz Dimmsteuerung) • 4-CH Kameratrigger Ausgang (isolierter 12V DC Ausgang) • 1-CH Quadratur-Encoder-Eingang (A/B/Z) • 4-CH isolierter Hochgeschwindigkeits-Digitalausgang (
PCI / PCIe / mini-PCIe	2x PCIe x16 Steckplatz @ Gen3, 8-Lane-PCIe-Signale in Kassette, unterstützt; - 120W NVIDIA® GPU-Karte; - COTS CameraLink und CoaXPress Kamera-Schnittstellenkarte • 1x Full-Size mini-PCIe Steckplatz mit internem SIM-Sockel (Mux mit mSATA) • 1x M.2 2242 B Key Sockel mit zwei von vorne zugänglichen SIM-Sockeln, unterstützt Dual-SIM-Modus mit ausgewähltem M.2-LTE-Modul
Kühlung	Passiv, lüfterlos
Montage	Wandmontage
Betriebsspannung	1x 3-poliger steckbarer Klemmenblock für 8V bis 35V DC Eingang • 1x 3-poliger steckbarer Klemmenblock für Fernsteuerung und PWR-LED-Ausgang
Leistungsaufnahme	TBA
Betriebssystem	Option: Windows® 10 • LINUX 64Bit
Betriebstemperatur	Mit 35W CPU und NVIDIA® 120W GPU -25°C bis 60°Cmit 65W CPU und NVIDIA® 120W-GPU -25°C bis 60°C (konfiguriert als 35W-TDP-Modus) • -25°C bis 50°C (konfiguriert als 65W-TDP-Modus)
Lagertemperatur	-40° bis 85°C
Lagerluftfeuchtigkeit	10% bis 90%; nicht kondensierend
Vibration	Betrieb, MIL-STD-810G, Methode 514.6, Kategorie 4
Schock	Betrieb, MIL-STD-810G, Methode 516.6, Verfahren I, Tabelle 516.6-II
Zertifikat	CE/FCC Class A, EN 55032 & EN 55024
Gewicht / kg	3,7

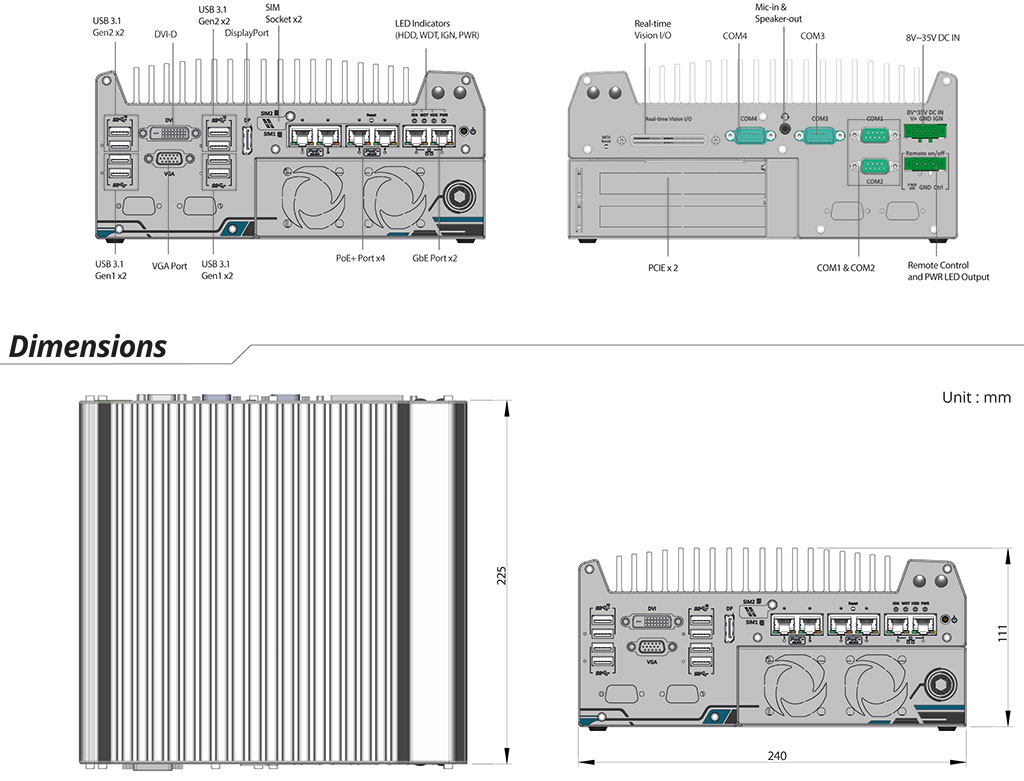

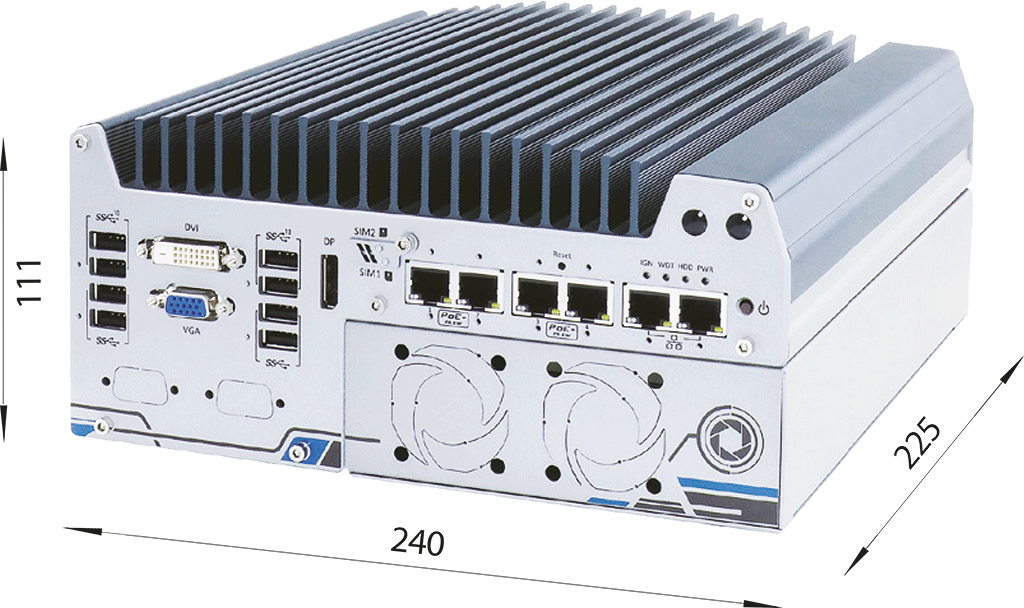

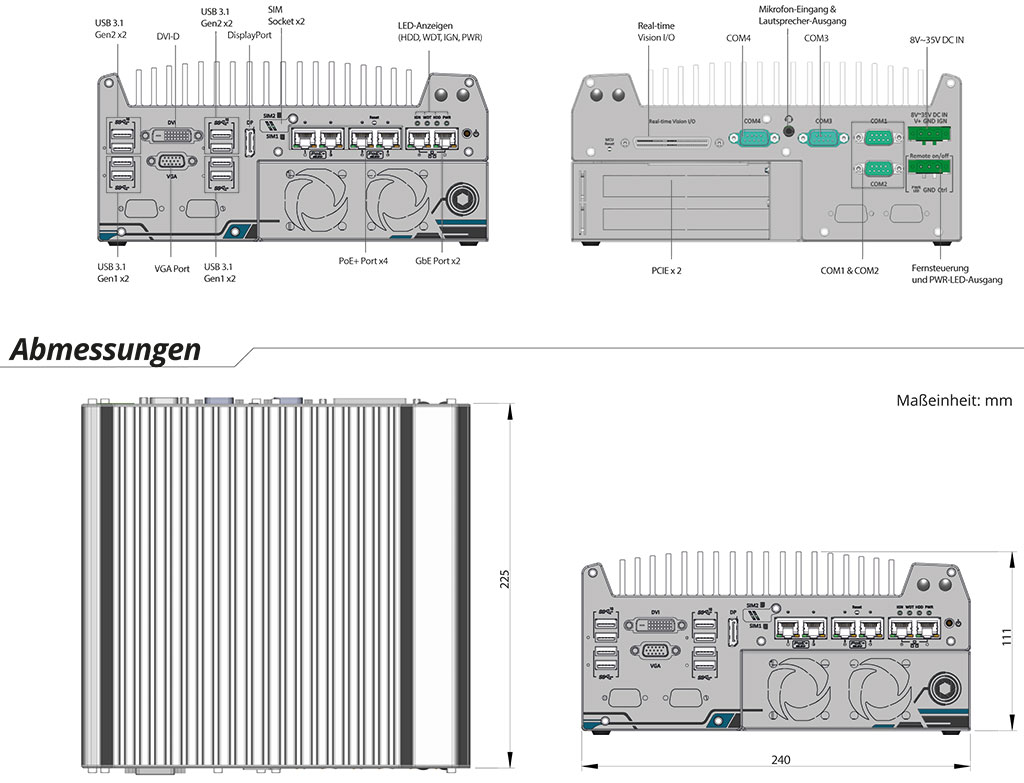

Maß / mm	240 x 225 x 111
Lieferumfang	3-pin Terminal-Stecker • Wand-Montage-Set • Treiber CD
