CamCollect® 534
Ultrakompakter Vision-Controller mit DTIO V2 • AMD Ryzen™ V1807B
Preise auf Anfrage
Versandfertig in 21 Tagen, Lieferzeit 1-2 Wochen [inkl. Assemblierung & Funktionstest]
Zusammenfassung
RAM:
Storage | NVMe:
Accessories:
Power Supply:
Operating System:
RAM:
Pflichtfeld ![DDR4-3200, SO-DIMM [0°C ~ 85°C] - 4GB DDR4-3200, SO-DIMM [0°C ~ 85°C] - 4GB](https://aprotech.de/media/f6/4a/b9/1724145782/DDR4-3200-SO-DIMM-0-C-85-C-4GB-720050.png)
DDR4-3200, SO-DIMM [0°C ~ 85°C] - 4GB RAM: 4GB
![DDR4-3200, SO-DIMM [0°C ~ 85°C] - 8GB DDR4-3200, SO-DIMM [0°C ~ 85°C] - 8GB](https://aprotech.de/media/d7/78/16/1724146059/DDR4-3200-SO-DIMM-0-C-85-C-8GB-720051.png)
DDR4-3200, SO-DIMM [0°C ~ 85°C] - 8GB RAM: 8GB
![DDR4-3200, SO-DIMM [0°C ~ 85°C] - 16GB DDR4-3200, SO-DIMM [0°C ~ 85°C] - 16GB](https://aprotech.de/media/f4/65/e9/1724147335/DDR4-3200-SO-DIMM-0-C-85-C-16GB-720052.png)
DDR4-3200, SO-DIMM [0°C ~ 85°C] - 16GB RAM: 16GB
![DDR4-3200, SO-DIMM [0°C ~ 85°C] - 32GB DDR4-3200, SO-DIMM [0°C ~ 85°C] - 32GB](https://aprotech.de/media/b4/e8/a6/1724147019/DDR4-3200-SO-DIMM-0-C-85-C-32GB-720053.png)
DDR4-3200, SO-DIMM [0°C ~ 85°C] - 32GB RAM: 32GB
![W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 4GB W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 4GB](https://aprotech.de/media/d9/9d/17/1724146156/W-T-DDR4-2666-SO-DIMM-40-C-85-C-4GB-720060.png)
W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 4GB RAM: 4GB
![W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 8GB W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 8GB](https://aprotech.de/media/ae/ef/30/1724146791/W-T-DDR4-2666-SO-DIMM-40-C-85-C-8GB-720061.png)
W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 8GB RAM: 8GB
![W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 16GB W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 16GB](https://aprotech.de/media/97/b8/22/1724146189/W-T-DDR4-2666-SO-DIMM-40-C-85-C-16GB-720062.png)
W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 16GB RAM: 16GB
![W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 32GB W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 32GB](https://aprotech.de/media/13/b5/af/1724146511/W-T-DDR4-2666-SO-DIMM-40-C-85-C-32GB-720063.png)
W.T. | DDR4-2666, SO-DIMM [-40°C ~ 85°C] - 32GB RAM: 32GB
Storage | NVMe:
Recommended for the installation of the operating system.
![M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 128GB M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 128GB](https://aprotech.de/media/05/56/ec/1724145677/M-2-2280-NVMe-PCIe-Gen-III-x4-SSD-TLC-0-C-70-C-128GB-290255.png)
M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 128GB Massenspeicher | Größe: 128GB
![M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 256GB M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 256GB](https://aprotech.de/media/2c/4f/6d/1724146122/M-2-2280-NVMe-PCIe-Gen-III-x4-SSD-TLC-0-C-70-C-256GB-290256.png)
M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 256GB Massenspeicher | Größe: 256GB
![M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 512GB M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 512GB](https://aprotech.de/media/20/74/3f/1724145817/M-2-2280-NVMe-PCIe-Gen-III-x4-SSD-TLC-0-C-70-C-512GB-290257.png)
M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 512GB Massenspeicher | Größe: 512GB
![M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 1TB M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 1TB](https://aprotech.de/media/87/c8/4b/1724145695/M-2-2280-NVMe-PCIe-Gen-III-x4-SSD-TLC-0-C-70-C-1TB-290260.png)
M.2 2280 (NVMe PCIe Gen. III x4) SSD, TLC [0°C ~ 70°C] - 1TB Massenspeicher | Größe: 1TB
![M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 128GB M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 128GB](https://aprotech.de/media/b2/8e/c9/1724145761/M-2-2280-NVMe-PCIe-Gen-III-x4-W-T-SSD-TLC-40-C-85-C-128GB-290261.png)
M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 128GB Massenspeicher | Größe: 128GB
![M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 256GB M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 256GB](https://aprotech.de/media/e2/fa/93/1724147229/M-2-2280-NVMe-PCIe-Gen-III-x4-W-T-SSD-TLC-40-C-85-C-256GB-290262.png)
M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 256GB Massenspeicher | Größe: 256GB
![M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 512GB M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 512GB](https://aprotech.de/media/d6/44/60/1724146656/M-2-2280-NVMe-PCIe-Gen-III-x4-W-T-SSD-TLC-40-C-85-C-512GB-290263.png)
M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 512GB Massenspeicher | Größe: 512GB
![M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 1TB M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 1TB](https://aprotech.de/media/58/66/ff/1724146596/M-2-2280-NVMe-PCIe-Gen-III-x4-W-T-SSD-TLC-40-C-85-C-1TB-290264.png)
M.2 2280 (NVMe PCIe Gen. III x4) W.T. SSD, TLC [-40°C ~ 85°C] - 1TB Massenspeicher | Größe: 1TB
Keine Auswahl
0,00 €*
Accessories:
![Kabel-Set - Cable assembly [1*DB9(F) to 3*DB9(M), 15CM] Kabel-Set - Cable assembly [1*DB9(F) to 3*DB9(M), 15CM]](https://aprotech.de/media/48/d5/2b/1724146338/Kabel-Set-Cable-assembly-1-DB9-F-to-3-DB9-M-15CM-750005-5.png)
Kabel-Set: Cable assembly [1*DB9(F) to 3*DB9(M), 15CM]
Keine Auswahl
0,00 €*
Power Supply:
![Desktop power supply [Terminal Block] - 120W [24V/5A] Desktop power supply [Terminal Block] - 120W [24V/5A]](https://aprotech.de/media/4b/62/31/1724146338/Desktop-power-supply-Terminal-Block-120W-24V-5A-740002.png)
Desktop power supply [Terminal Block] - 120W [24V/5A] Netzteil | Leistung: 120W [24V/5A, Terminal Block]
![Desktop power supply [Terminal Block] - 160W [24V/6.67A] Desktop power supply [Terminal Block] - 160W [24V/6.67A]](https://aprotech.de/media/94/98/f2/1724145856/Desktop-power-supply-Terminal-Block-160W-24V-6-67A-740003.png)
Desktop power supply [Terminal Block] - 160W [24V/6.67A] Netzteil | Leistung: 160W [24V/6.67A, Terminal Block]
![Desktop power supply [Terminal Block] - 280W [24V/11.67A] Desktop power supply [Terminal Block] - 280W [24V/11.67A]](https://aprotech.de/media/91/1d/a8/1724146778/Desktop-power-supply-Terminal-Block-280W-24V-11-67A-252524.png)
Desktop power supply [Terminal Block] - 280W [24V/11.67A] Netzteil | Leistung: 280W [24V/11.67A, Terminal Block]
![Switching power supply [DIN-rail mount] - 120W [AC IN 100-240V, DC OUT 24V, 5A] Switching power supply [DIN-rail mount] - 120W [AC IN 100-240V, DC OUT 24V, 5A]](https://aprotech.de/media/76/58/0d/1724146891/Switching-power-supply-DIN-rail-mount-120W-AC-IN-100-240V-DC-OUT-24V-5A-290155.png)
Switching power supply [DIN-rail mount] - 120W [AC IN 100-240V, DC OUT 24V, 5A] Netzteil | Leistung: 120W [AC IN 100-230V, DC OUT 24V, 5A]
![Switching power supply [DIN-rail mount] - 240W [AC IN 100-240V, DC OUT 24V, 10A] Switching power supply [DIN-rail mount] - 240W [AC IN 100-240V, DC OUT 24V, 10A]](https://aprotech.de/media/e6/e5/72/1724146275/Switching-power-supply-DIN-rail-mount-240W-AC-IN-100-240V-DC-OUT-24V-10A-290156.png)
Switching power supply [DIN-rail mount] - 240W [AC IN 100-240V, DC OUT 24V, 10A] Netzteil | Leistung: 240W [AC IN 100-230V, DC OUT 24V, 10A]
![Switching power supply [DIN-rail mount] - 480W [AC IN 100-240V, DC OUT 24V, 20A] Switching power supply [DIN-rail mount] - 480W [AC IN 100-240V, DC OUT 24V, 20A]](https://aprotech.de/media/2b/5f/13/1724147145/Switching-power-supply-DIN-rail-mount-480W-AC-IN-100-240V-DC-OUT-24V-20A-290157.png)
Switching power supply [DIN-rail mount] - 480W [AC IN 100-240V, DC OUT 24V, 20A] Netzteil | Leistung: 480W [AC IN 100-230V, DC OUT 24V, 20A]
Keine Auswahl
0,00 €*
Operating System:
![Windows® 10 IoT Enterprise LTSC 2021 - #VALUE 64bit [For Intel Core i5, Core i3] Windows® 10 IoT Enterprise LTSC 2021 - #VALUE 64bit [For Intel Core i5, Core i3]](https://aprotech.de/media/6a/b1/29/1724146489/Windows-R-10-IoT-Enterprise-LTSC-2021-VALUE-64bit-For-Intel-Core-i5-Core-i3-151200-2.png)
Windows® 10 IoT Enterprise LTSC 2021 - #VALUE 64bit [For Intel Core i5, Core i3] OS | Variante: #VALUE 64bit [For Intel Core i5, Core i3]

Windows® 10 Professional - 64bit OS | Variante: 64bit
Keine Auswahl
0,00 €*
Produktnummer: 660010
CamCollect® 534 ist ein hochleistungsfähiger, ultrakompakter Vision-Controller mit integrierten Kameraschnittstellen, bildverarbeitungsspezifischen I/Os und Echtzeitsteuerung für Bildverarbeitungsanwendungen. Angetrieben von einem AMD Ryzen™ Embedded V1807B 4-Kern/8-Thread-Prozessor, bietet er eine hervorragende Leistung, die mit Mainstream-Desktop-CPUs vergleichbar ist, und das bei kompakten Abmessungen von 8,2 cm x 11,8 cm x 17,6 cm (3,4“ x 4,6“ x 6,9“).
Industrie Box-PC CamCollect® 534 bietet einzigartige bildverarbeitungsorientierte I/O-Konfigurationen, einschließlich eines Konstantstrom-Beleuchtungscontrollers zur direkten Ansteuerung von LED-Leuchten, eines isolierten 12-V-Trigger-Ausgangs zur Aktivierung von Kameras, eines Encoder-Eingangs zur Erfassung von Positionsdaten und eines DIO-Anschlusses zur Verbindung mit Sensoren/Aktuatoren. Alle oben genannten bildverarbeitungsorientierten I/Os können mit der patentierten DTIO V2- oder NuMCU-Technologie verwaltet werden, um Echtzeit-Trigger/Reaktionen im Mikrosekundenbereich zu gewährleisten.
Die Kombination aus hoher Leistung und geringem Platzbedarf verschafft CamCollect® 534 einen unverwechselbaren 1-2-Punch-Vorteil, bei dem das Bildverarbeitungssystem problemlos mit USB 3.1 Gen1 und GigE-Kameras und ohne Platzbeschränkungen eingesetzt werden kann.
Industrie Box-PC CamCollect® 534 bietet einzigartige bildverarbeitungsorientierte I/O-Konfigurationen, einschließlich eines Konstantstrom-Beleuchtungscontrollers zur direkten Ansteuerung von LED-Leuchten, eines isolierten 12-V-Trigger-Ausgangs zur Aktivierung von Kameras, eines Encoder-Eingangs zur Erfassung von Positionsdaten und eines DIO-Anschlusses zur Verbindung mit Sensoren/Aktuatoren. Alle oben genannten bildverarbeitungsorientierten I/Os können mit der patentierten DTIO V2- oder NuMCU-Technologie verwaltet werden, um Echtzeit-Trigger/Reaktionen im Mikrosekundenbereich zu gewährleisten.
Die Kombination aus hoher Leistung und geringem Platzbedarf verschafft CamCollect® 534 einen unverwechselbaren 1-2-Punch-Vorteil, bei dem das Bildverarbeitungssystem problemlos mit USB 3.1 Gen1 und GigE-Kameras und ohne Platzbeschränkungen eingesetzt werden kann.
Key facts | • AMD Ryzen™ V1807B • Max. 16GB DDR4 • PoE+, DTIO V2 • Real-time Vision I/O |
---|---|
Schutzklasse | IP20 |
CPU | AMD Ryzen™ V1807B, 4x 3.35GHz/3.8GHz |
Chipsatz | SoC |
RAM | Bis zu 32GB DDR4-3200 SDRAM über einen SODIMM-Sockel |

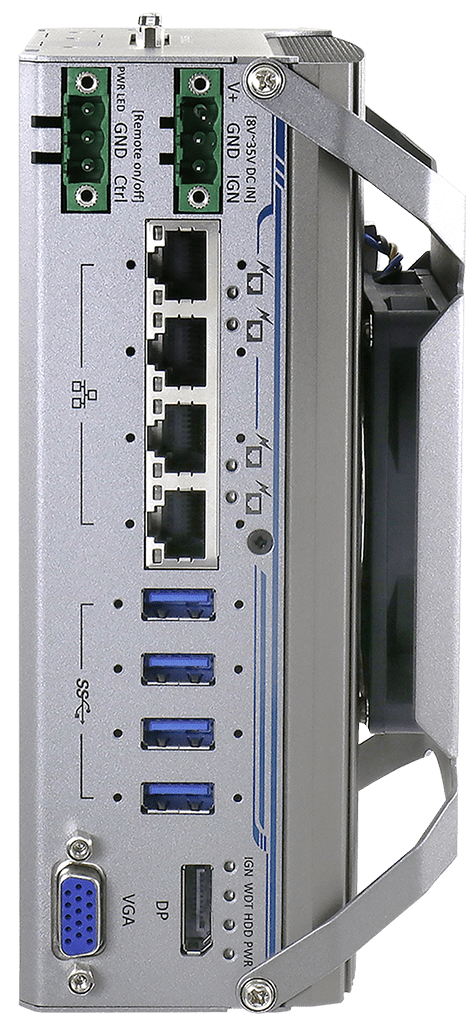

Schnittstellen | 4x GigE, Intel® I350-AM4 • IEEE 802.3at PoE+ PSE, 80W Gesamtleistungsbudget • 4x USB 3.1, Gen1 (5Gbps) • 1x Software-programmierbare RS-232/422/485 Anschlüsse (COM1) • 3x 3-Draht RS-232 Anschlüsse (COM2/3/4) oder 1x RS-422/485 Anschluss (COM2) • 1x VGA, unterstützt eine Auflösung von 1920x1200 • 1x DisplayPort Anschluss, unterstützt 4k2k-Auflösung • 1x 3,5mm-Buchse für Mikrofon-Eingang und Lautsprecher-Ausgang • 4-CH-LED-Beleuchtungscontroller-Ausgang, unterstützt - Konstantstrommodus (bis zu 2A pro Kanal, 100kHz Dimmsteuerung); - Konstantspannungsmodus (24V DC, 100kHz Dimmsteuerung) • 4-CH-Kameratrigger Ausgang (isolierter 12V DC Ausgang) • 1-CH Quadratur-Encoder Eingang (A/ B/ Z) • 4-CH isolierter Hochgeschwindigkeits-DO ( |
PCI / PCIe / mini-PCIe | 1x M.2 2280 M Key NVMe Sockel (PCIe Gen3 x2) für NVMe SSD |
Kühlung | Aktiv, Lüfter • von außen zugänglicher Lüfter, 80mm x 80mm |
Montage | Hutschienen-Montage • Option: Wand-Montage |
Betriebsspannung | 1x 3-poliger steckbarer Klemmenblock für 8V bis 35V DC Eingang • 1x 3-poliger steckbarer Klemmenblock für Fernsteuerung und PWR-LED Ausgang |
Leistungsaufnahme | TBA |
Betriebssystem | Option: Windows® 10 • LINUX 64Bit |
Betriebstemperatur | -25° bis 70°C |
Lagertemperatur | -40° bis 85°C |
Lagerluftfeuchtigkeit | 10% bis 90%; nicht kondensierend |
Vibration | Betrieb, MIL-STD-810G, Methode 514.6, Kategorie 4 |
Schock | Betrieb, MIL-STD-810G, Methode 516.6, Verfahren I, Tabelle 516.6-II |
Zertifikat | CE/FCC Klasse A, gemäß EN 55032 & EN 55024 |
Gewicht / kg | 1,5 |
Maß / mm | 82 x118 x 176 |
Lieferumfang | 3-pin Terminal-Stecker • Hutschienen-Montage-Set • Treiber CD |
