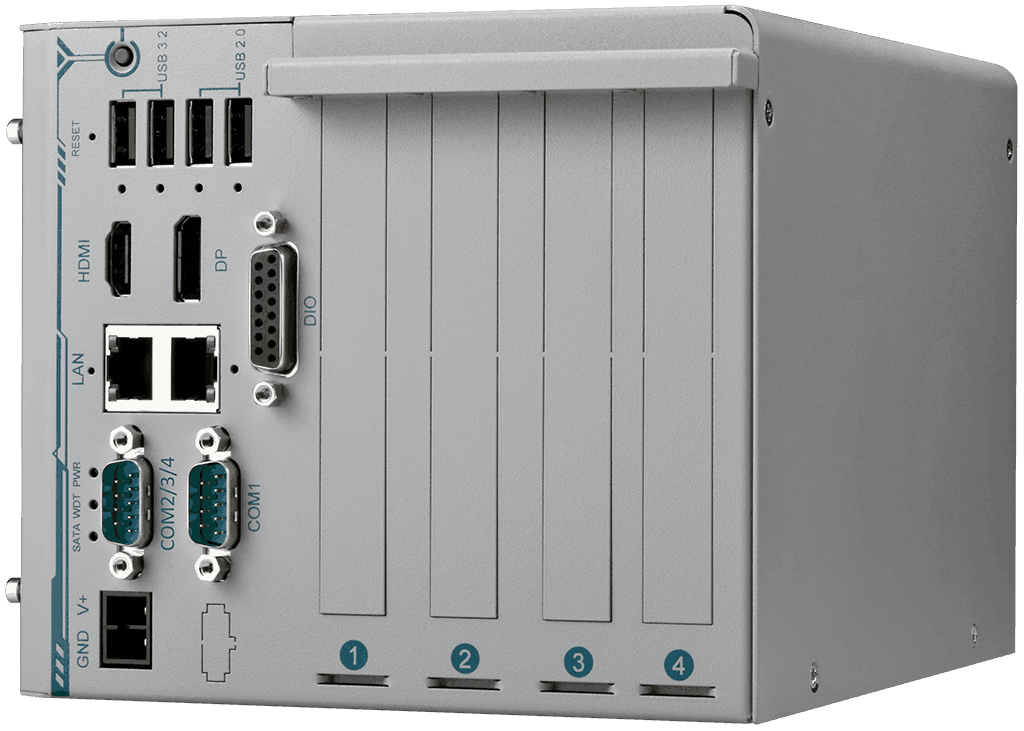

CamCollect® 2822

Kompakter Box-PC mit 2x PCIe und 2x PCI slots

Der CamCollect® 2822 ist ein kompakter Erweiterungs-PC mit einer Intel® Alder Lake N-CPU, der über zwei PCIe- und zwei PCI-Steckplätze verfügt. Die Erweiterungssteckplätze sind für die Unterstützung verschiedener Framegrabber, Motion-Control-Karten, COM-Port-Erweiterungskarten und Datenerfassungskarten ausgelegt.

Mit einer bis zu fünfmal höheren Leistung als frühere Modelle kann das neue CamCollect® 2822 riesige Datenmengen – die über umfangreiche E/A-Schnittstellen erfasst werden – effizient in Echtzeit verarbeiten. Er verfügt über zwei Ethernet-Anschlüsse mit I210-IT-Controllern sowie zwei USB 3.2 Gen 2-Anschlüsse mit Schraubverriegelung zum Anschluss und zur Sicherung von Industriekameras für Bildverarbeitungsanwendungen. Darüber hinaus unterstützt die CamCollect® 2822 8-Kanal-isolierte DIO-Anschlüsse und vier COM-Ports zur Kommunikation mit und Steuerung von verschiedenen industriellen Sensoren, Anzeigen, Motoren und Aktoren.

Das System verfügt zudem über einen einzigartigen „Super-Energiesparmodus“, der den Energieverbrauch im Standby-Modus (S4/S5) minimiert und so den Stromverbrauch deutlich senkt. Dank seiner kompakten Abmessungen lässt es sich auch in beengten Räumen oder kleinen Schaltschränken einsetzen. Durch die Unterstützung vielseitiger PCIe- und PCI-Erweiterungskarten eignet es sich ideal für industrielle Steuerungs- und Maschinenautomatisierungsanwendungen.

Key facts	• Intel® Alder Lake N97 • Max. 16GB DDR5 • 2x PCIe, 2x PCI • Digital I/O • Supports dTPM 2.0
Schutzklasse	IP20
CPU	Intel® Alder Lake N97 processor (4C/4T, 2.0 /3.6 GHz, 12W TDP)
RAM	Up to 16GB DDR5-4800 SDRAM (one SODIMM socket)
Festplatten-Schnittstellen	1x M.2 2280 SATA interface

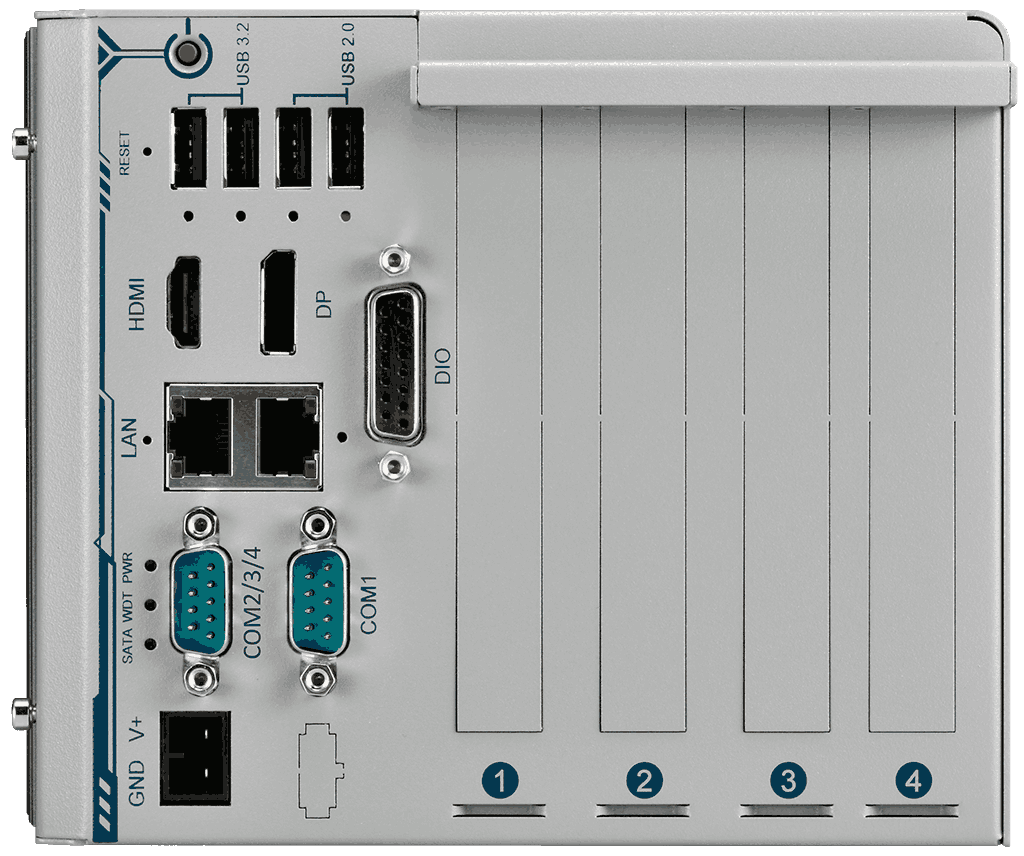

Schnittstellen	2x Gb Ethernet by Intel I210-IT (1x with WoL) • 2x USB 3.2 Gen2 ports with screw-lock • 2x USB 2.0 ports with screw-lock • 1x Software-programmable RS-232/422/485 ports (COM1) • 3x 3-wire RS-232 ports (COM2/3/4) • 1x DP++, Supporting 4096 x 2160 resolution • 1x HDMITM 1.4b, Supporting 3840 x 2160 30Hz
PCI / PCIe / mini-PCIe	1x PCIe x4 slot @ Gen3, 4-lanes • 1x PCIe x4 slot @ Gen3, 1-lanes • 2x 33MHz/ 32-bit 5V PCI slots
DIO	4-CH isolated DI and 4-CH isolated DO

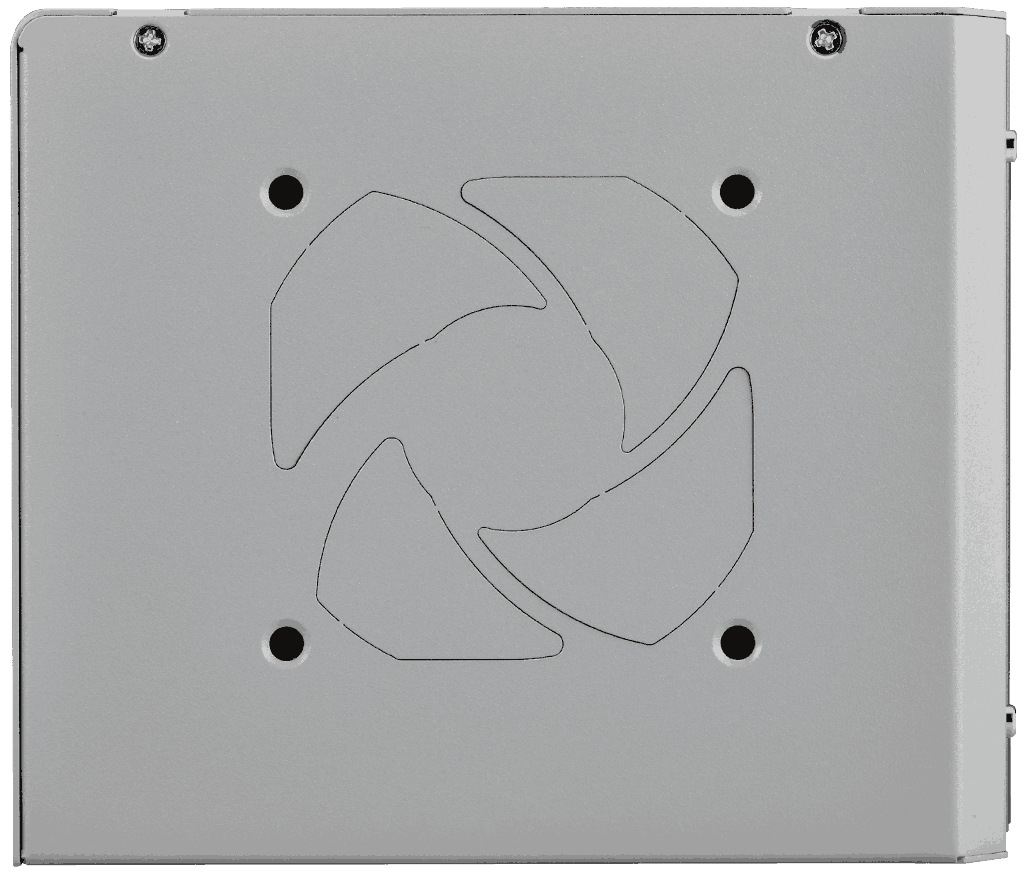

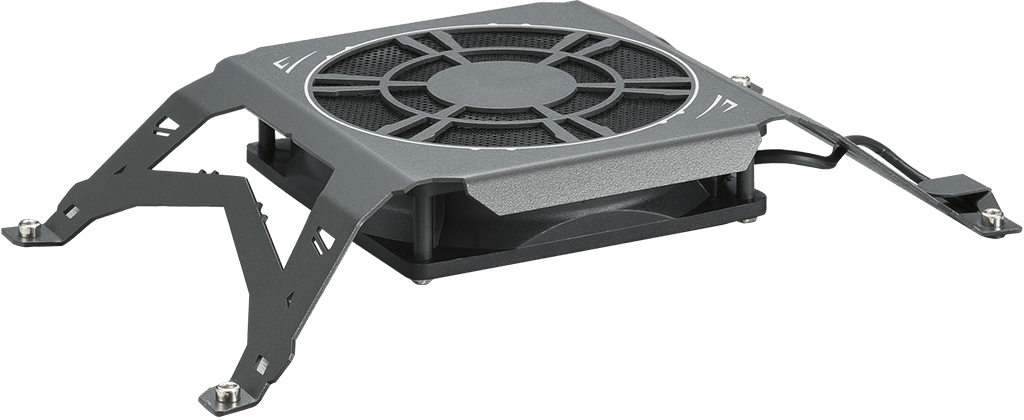

Kühlung	Passive, fanless • optional 80mm x 80mm fan for system heat dissipation

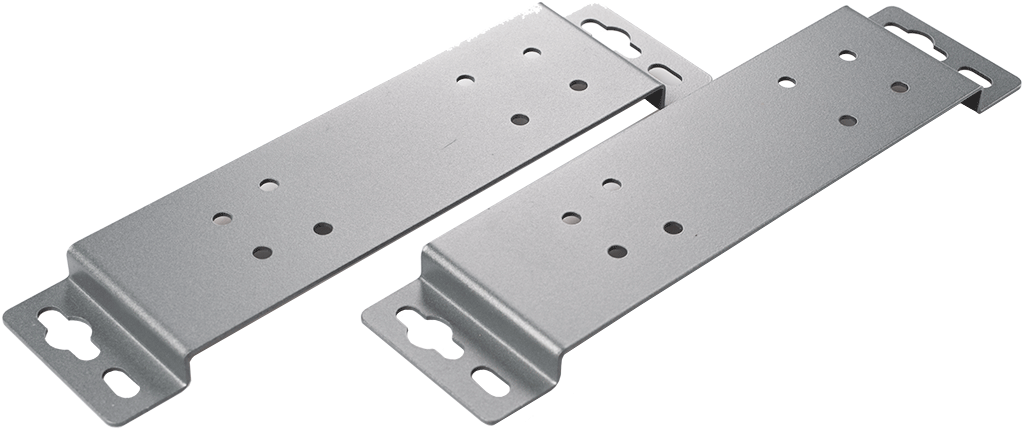

Montage	Wall-mount (optional)
Betriebsspannung	1x 2-pin pluggable terminal block for 12 to 24V DC input
Betriebssystem	Option: Windows® 11 • LINUX 64Bit
Betriebstemperatur	With FAN Kit: -10°C to 70°C • Without FAN Kit: -10°C to 60°C
Lagertemperatur	-40°C to 85°C
Lagerluftfeuchtigkeit	10% to 90%; non-condensing
Vibration	MIL-STD-810H, Method 514.8, Category 4
Schock	MIL-STD-810H, Method 516.8, Procedure I
Zertifikat	CE/FCC Class A, according to EN 55032 & EN 55035
Gewicht / kg	2.3

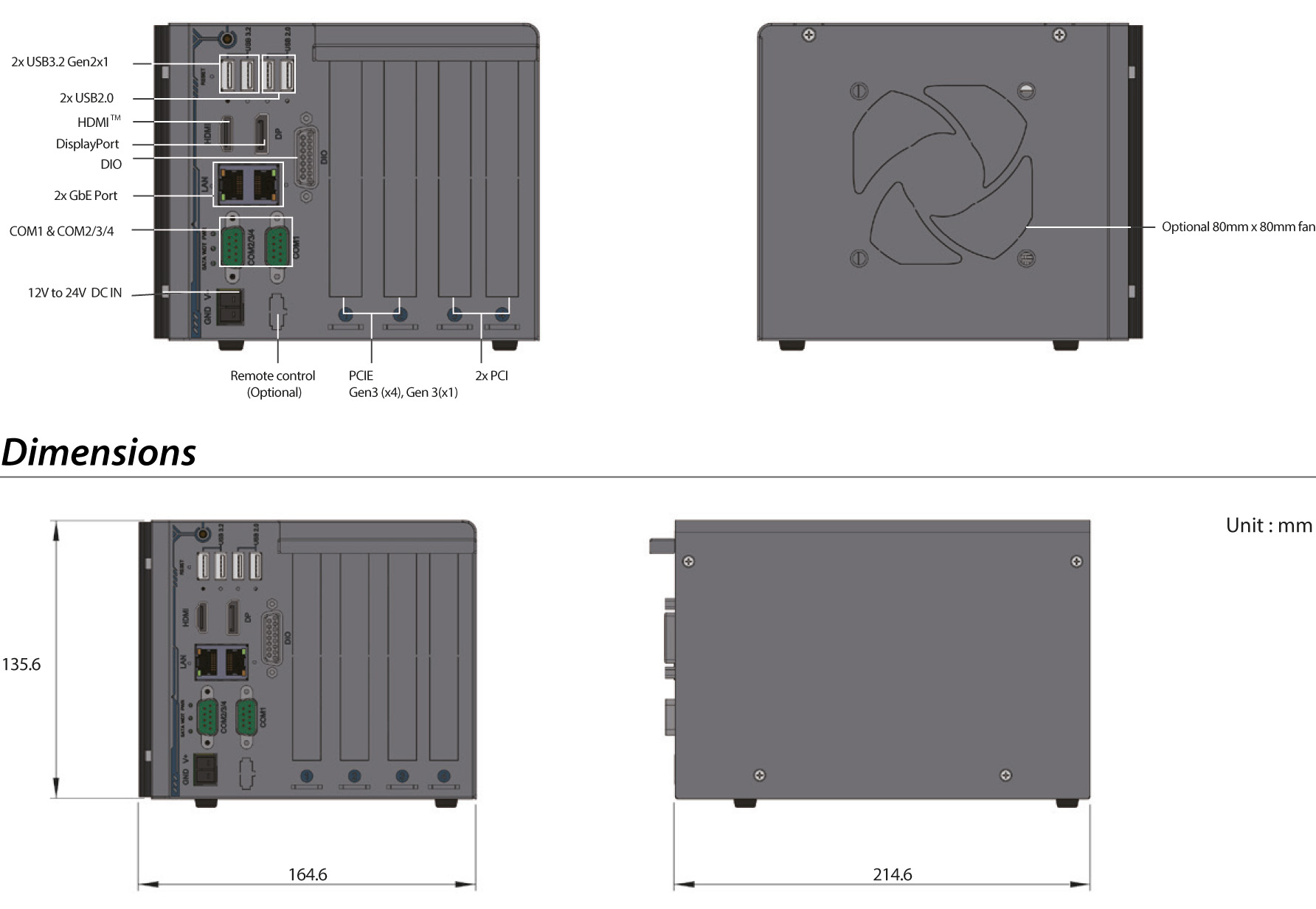

Maß / mm	164.6 x 214.6 x 135.6
Lieferumfang	Accessory Kit
