CamCollect® 1301 | Barebone

Extreme Rugged PC für Schienenfahrzeuge • 9th Gen. Intel® Core™ i7/i5/i3

Die CamCollect® 1300 Serie ist ein robuster, lüfterloser Computer mit robusten M12 I/O-Anschlüssen in einem 2U 19“-Standardgehäuse mit halber Baugröße. Angetrieben von einer Intel® Xeon® E oder 9./ 8.-Gen Core™ CPU und gekoppelt mit einem Workstation-gerechten Intel® C246 Chipsatz, unterstützt sie bis zu 64 GB DDR4 ECC/non-ECC Speicher und bietet flexible Montageoptionen für die Wand- oder Rackmontage von bis zu zwei CamCollect®s nebeneinander.

Die CamCollect® 1300-Serie verfügt über ein erstklassiges passives Wärmedesign für den bewährten lüfterlosen Betrieb bei -40 °C bis 70 °C. Sie bietet eine Vielzahl von I/O-Anschlüssen mit M12-Steckverbindern, die zuverlässig, robust und kostengünstig sind und von der Stange bezogen werden können. Es gibt auch generische E/As mit Schraubverriegelungsmechanismen, die eine extrem robuste Verbindung in Schock- und Vibrationsumgebungen gewährleisten. Es verfügt über vier 802.3at PoE+ Ports, die jeweils 25W Leistung an das angeschlossene Gerät, z.B. eine IP- oder GigE-Kamera, liefern. Der Industrie Box-PC CamCollect® 1300 wurde mit Blick auf die drahtlose 4G/5G- und WiFi5/WiFi6-Konnektivität entwickelt und unterstützt einen 8V-48V Weitbereichs-Gleichstromeingang mit Zündstromsteuerung für den Einsatz im Fahrzeug, wobei es die EN 50155 erfüllt.

Darüber hinaus ist CamCollect® 1311 mit der patentierten SuperCAP-basierten USV ausgestattet, die 2500 Wattsekunden gespeicherte Energie enthält, um das System bei unvorhergesehenen Stromausfällen aufrechtzuerhalten und sicher herunterzufahren. Sie ist die perfekte Lösung für den Schutz von Daten und Anwendungen in Umgebungen mit instabiler Stromversorgung. Mit dem Standard-Half-Rack-Design, der bewährten Fähigkeit zum Betrieb bei einer Vielzahl von Temperaturen, dem Schutz vor Stößen/Vibrationen und Stromunterbrechungen ist die CamCollect® 1300-Serie die ideale robuste Lösung für den Einsatz unter extremen Bedingungen.

Key facts	• 9th Gen. Intel® Core™ i7/i5/i3 • Max. 64GB DDR4 • Lüfterlos, PoE+ • Option: 10GigE, 2500Ws USV • -40°C ~ 70°C
Schutzklasse	IP20
CPU	Unterstützt Intel® Xeon® E and 9./ 8. Gen. CPU (Sockel LGA1151)
Chipsatz	Intel® C246
RAM	Bis zu 64GB ECC/ non ECC DDR4-2666/2400 SDRAM (zwei SODIMM-Sockel)

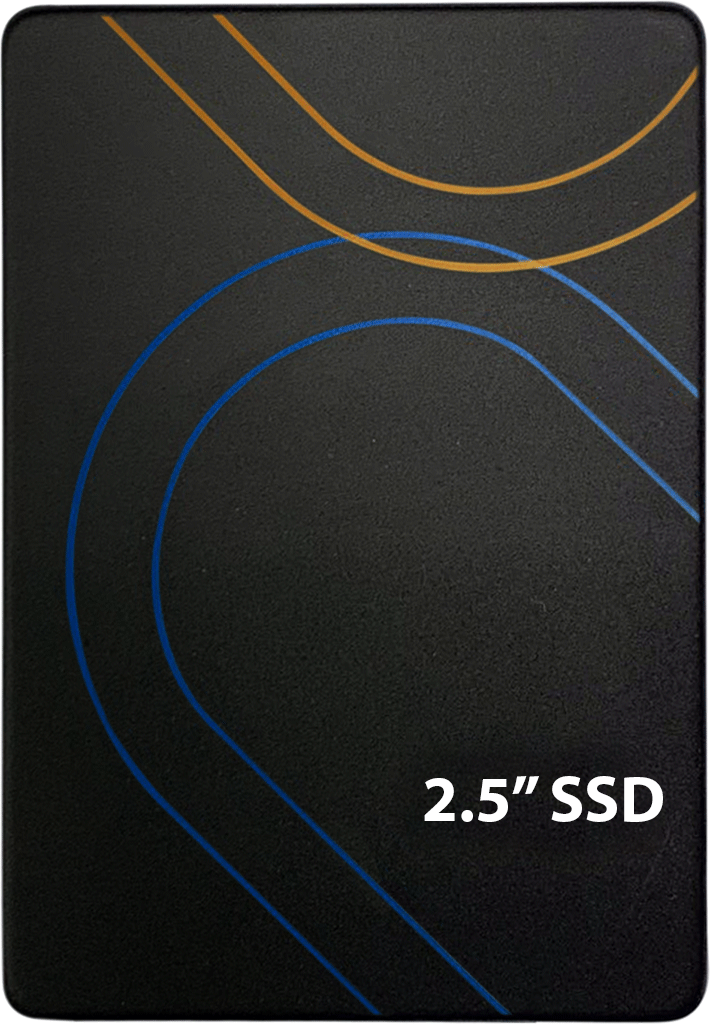

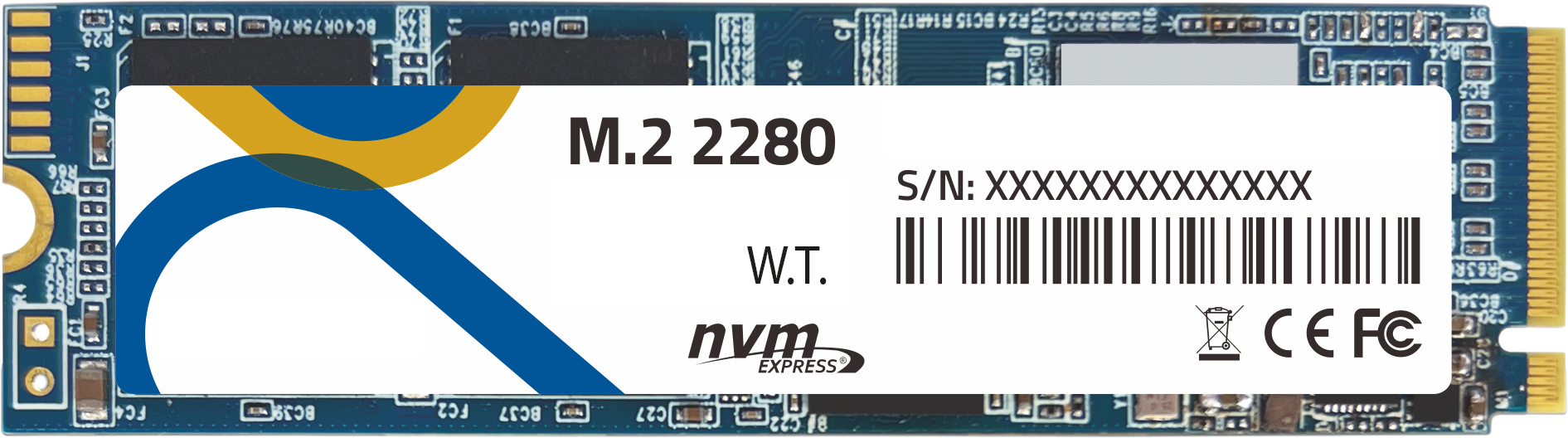

Festplatten-Schnittstellen	2x interner SATA-Anschluss für den Einbau von 2,5”-HDDs/SSDs, unterstützt RAID 0/ 1 • 2x Full-Size mSATA-Anschluss (mux mit mini-PCIe) • 1x M.2 2280 M-Key-Sockel (PCIe Gen3 x4) für den Einbau von NVMe-SSD oderIntel® Optane™-Speicher
RAID	0/ 1
Schnittstellen	4x GigE, 1x IEEE 802.3at (25,5 W) Gigabit-PoE+-Ports von Intel® I219 (M12 X-kodiert) • 3x IEEE 802.3at (25,5 W) Gigabit-PoE+-Ports von Intel® I210 (M12 X-kodiert); Option: 1x 10GbE-Port durch Intel® X550AT-Controller (M12 X-kodiert) • 3x USB 3.1 Gen1 • 2x USB 2.0 (M12 A-codiert) • 1x USB 2.0 (intern) • 2x 3-wires RS-232 (M12 A-coded) • 1x RS-232/ 422/ 485 (COM3, DB9), software-programmierbar • 1x RS-232 (COM4, DB9) • 1x VGA (M12 A-coded), unterstützt 1920 x 1200 Auflösung • 1x DisplayPort, unterstützt eine Auflösung von 4096 x 2304 • 1x 3,5mm Buchse für Mic-In und Speaker-Out
PCI / PCIe / mini-PCIe	2x full-size mini-PCI Express sockets (mux with mSATA) • 1x M.2 3042/ 3052 B key socket for selected M.2 4G/ 5G module • 1x M.2 2242/ 2252 E key for selected WiFi module
Kühlung	Passiv, lüfterlos
Montage	Rack-Montage und Wandmontage
Betriebsspannung	8V bis 48V DC • Eingebaute Zündungsleistungssteuerung
Leistungsaufnahme	TBA
Betriebssystem	Option: Windows® 10
Betriebstemperatur	mit 35W CPU: -40°C bis 70°Cmit 65W-CPU: -40°C bis 70°C (konfiguriert als 35W-TDP-Modus) • -40°C bis 50 °C (konfiguriert als 65W-TDP-Modus)
Lagertemperatur	-40° bis 85°C
Lagerluftfeuchtigkeit	10% bis 90%; nicht kondensierend
Vibration	MIL-STD-810G, Methode 514.7, Kategorie 4
Schock	MIL-STD-810G, Methode 516.7, Verfahren I
Zertifikat	EN-50155, CE/FCC Klasse A, gemäß EN 55032 & EN 55035
Gewicht / kg	5,8 (CamCollect® 1301) • 6 (CamCollect® 1311)
Maß / mm	220 x 310 x 86,5 (exkl. Rack-Montagehalterung)
Lieferumfang	M12-Kabelsatz (4x PoE+, VGA, 2x USB2.0 per Y-Kabel, 2x COM per Y-Kabel und DC-Stromkabel) • Wand-Montage Set • Treiber CD
